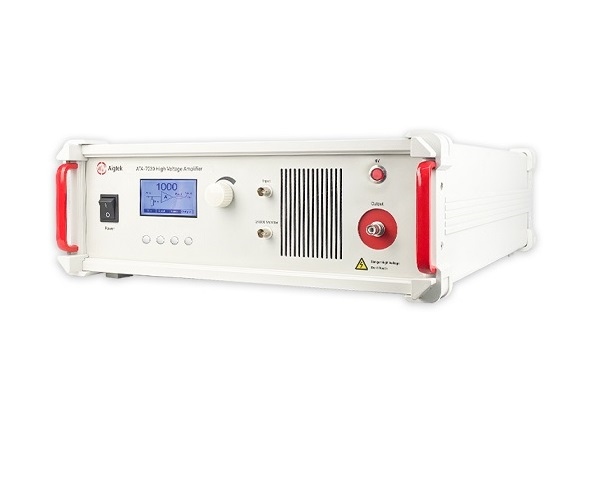

ATA-7000 Yüksek Gerilim Amplifikasyon Cihazı

Her Seviye AC ve DC İle Çalışan Cihazlarınızı Test Edin

10kVpp Test Çıkışlı DC veya AC Gerilim Amplifikasyon Cihazı

Her Seviye Cihazınızı AC ve DC Gerilimi Yükselterek Test Edin

Bant genişliği (-3dB) DC~100kHz
çıkış voltajı 10kVp-p'ye kadar (±5kVp)
maksimum çıkış akımı 40mAp (daha yüksek akım özelleştirilebilir)
voltaj kazancı dijital olarak ayarlanabilen
aşırı akım koruması

Ürün Sipariş Kodu: ATA-7010

ATA-7015

ATA-7020

AT A-7000 serisi yüksek gerilim amplifikatörünün tanıtımı :

ATA-7000 serisi, AC ve DC sinyallerini yükseltebilen ideal bir yüksek voltaj amplifikatörüdür. Yüksek voltajlı yükleri sürdürebilen tek uçlu çıkış 10kVp-p (±5kVp) yüksek voltaj. Voltaj kazancı sayısal kontrol ile ayarlanabilir ve sık kullanılan ayarlar tek tuşla kaydedilebilir, bu da size uygun ve özlü çalıştırma seçenekleri sunar.

AT A-7000 serisi yüksek gerilim amplifikatörünün özellikleri:

Maksimum çıkış voltajı 10kVp-p

Voltaj kazancı dijital olarak ayarlanabilir

aşırı akım koruması

AT A-7000 serisi yüksek gerilim yükseltici teknik parametreler :

Bant genişliği ( -3dB) DC~100kHz

10kVp-p'ye (±5kVp) kadar çıkış voltajı

Maksimum çıkış akımı 40mAp (daha yüksek akım özelleştirilebilir)

modeli	ATA-7010	ATA-7015	ATA-7020
çıkış biçimi	tek uçlu çıktı	tek uçlu çıktı	tek uçlu çıktı
Bant genişliği ( -3dB)	DC~100kHz	DC~80kHz	DC~30kHz
çıkış gerilimi	2kVp-p (±1kVp)	3kVp-p (±1,5kVp)	4kVp-p (±2kVp)
Maksimum çıkış akımı	20mAp (DC~50Hz)	20mAp (DC~50Hz)	15mAp (DC~50Hz)
Maksimum çıkış akımı	40mAp (>50Hz)	40mAp (>50Hz)	30mAp (>50Hz)
Maksimum çıkış gücü	40Wp	60Wp	60Wp
sigorta	3A/250V	4A/250V	4A/250V
gerilim kazancı	x0~1000 (1 adım/10 adım)	x0~1000 (1 adım/10 adım)	x0~1000 (1 adım/10 adım)
Yük R _L üst sınırı	≥49,5kΩ（DC~50Hz）	≥74,5kΩ（DC~50Hz）	≥132,33kΩ(DC~50Hz)
Yük R _L üst sınırı	≥24,5kΩ（>50Hz）	≥37kΩ（>50Hz）	≥65,67kΩ（>50Hz）
çıkış direnci	500Ω	500Ω	1kΩ
Dönüş oranı	≥445V/μs	≥534V/μs	≥267V/μs
çıkış voltajı hatası	≤±1%@(DC, 1kV)	≤±1%@(DC, 1,5kV)	≤±1%@(DC, 2kV)
giriş direnci	10kΩ
voltaj izleme	1000:1
giriş genliği	0~10Vp-pMAX
Harmonik Bozulma ( THD)	≤1%@1kHz, 1kVp-p
Çıkış gerilimi sıfır kayması	≤±1V
Çıkış Arayüzü	SHV RF konektörü
Korumak	aşırı akım koruması
Sinyal zemini	Şasi ve güç hattı zeminine bağlı
besleme gerilimi	AC220V±%10, 50Hz
Çalışma sıcaklığı	0°C~45°C
Depolama sıcaklığı	-20°C~50°C
çalışma nemi	≤ %80 bağıl nem, yoğuşmasız
*Boyutlar (G YD)*	440163565mm

modeli	ATA-7025	ATA-7030	ATA-7050
çıkış biçimi	tek uçlu çıktı	tek uçlu çıktı	tek uçlu çıktı
Bant genişliği ( -3dB)	DC~10kHz	DC~5kHz	DC~5kHz
çıkış gerilimi	5kVp-p (±2,5kVp)	6kVp-p (±3kVp)	10kVp-p (±5kVp)
Maksimum çıkış akımı	15mAp (DC~50Hz)	15mAp (DC~50Hz)	10mAp (DC~50Hz)
Maksimum çıkış akımı	30mAp (>50Hz)	30mAp (>50Hz)	20mAp (>50Hz)
Maksimum çıkış gücü	75 Wp	90Wp	100Wp
sigorta	4A/250V	4A/250V	4A/250V
gerilim kazancı	x0~1000 (1 adım/10 adım)	x0~1000 (1 adım/10 adım)	x0~2000 (1 adım/10 adım)
Yük R _L üst sınırı	≥165,17kΩ(DC~50Hz)	≥198,5kΩ(DC~50Hz)	≥495kΩ(DC~50Hz)
Yük R _L üst sınırı	≥81,8kΩ（>50Hz）	≥98,5kΩ（>50Hz）	≥245kΩ（>50Hz）
çıkış direnci	1.5kΩ	1.5kΩ	5kΩ, 200kΩ değiştirilebilir
Dönüş oranı	≥112V/μs	≥67V/μs	≥111V/μs
çıkış voltajı hatası	≤±1%@(DC, 2,5kV)	≤±1%@(DC, 3kV)	≤±3%@(DC, 5kV)
giriş direnci	10kΩ
voltaj izleme	1000:1
giriş genliği	0~10Vp-pMAX
Harmonik Bozulma ( THD)	≤1%@1kHz, 1kVp-p
Çıkış gerilimi sıfır kayması	≤±1V
Korumak	aşırı akım koruması
Sinyal zemini	Şasi ve güç hattı zeminine bağlı
besleme gerilimi	AC220V±%10, 50Hz
Çalışma sıcaklığı	0°C~45°C
Depolama sıcaklığı	-20°C~50°C
çalışma nemi	≤ %80 bağıl nem, yoğuşmasız
Çıkış Arayüzü	SHV RF konektörü		yüksek gerilim konnektörü
*Boyutlar (G YD)*	440163565mm		440290505mm
