   Üç Fazlı Motor Sargı Ölçüm ve Test Cihazı

Motor Sargı Test Cihazı

Rotor Stator İmpuls Test Cihazı

 3 Faz Motor Sargısı Gerilim Dayanım Test Cihazı

Üç Faz Motor Sarım Gerilim Dayanım Test Cihazı

Yüksek Gerilim Matris Kontrol Cihazını Eşleştirin

HMC Yüksek Gerilim Matris Kontrol Cihazı öncelikle ST serisi darbe bobini test cihazı içindeki TPM üç fazlı motor değerlendirme moduyla birlikte kullanılmak üzere tasarlanmıştır. Kullanıcılar tek bir işlemle üç fazlı motorların kapsamlı karşılaştırmalı testini tamamlayarak zamandan ve emekten tasarruf edebilirler.
Ek olarak, 10 deliğe kadar çıkışı destekleyen, harici düşük dirençli sayaçlar ve yüksek gerilim sayaçlarıyla çeşitli kombinasyonlara olanak tanıyan başka modeller de mevcuttur.

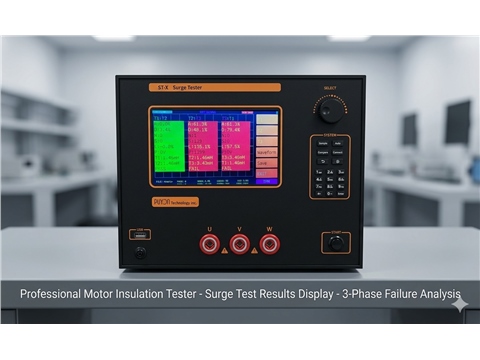

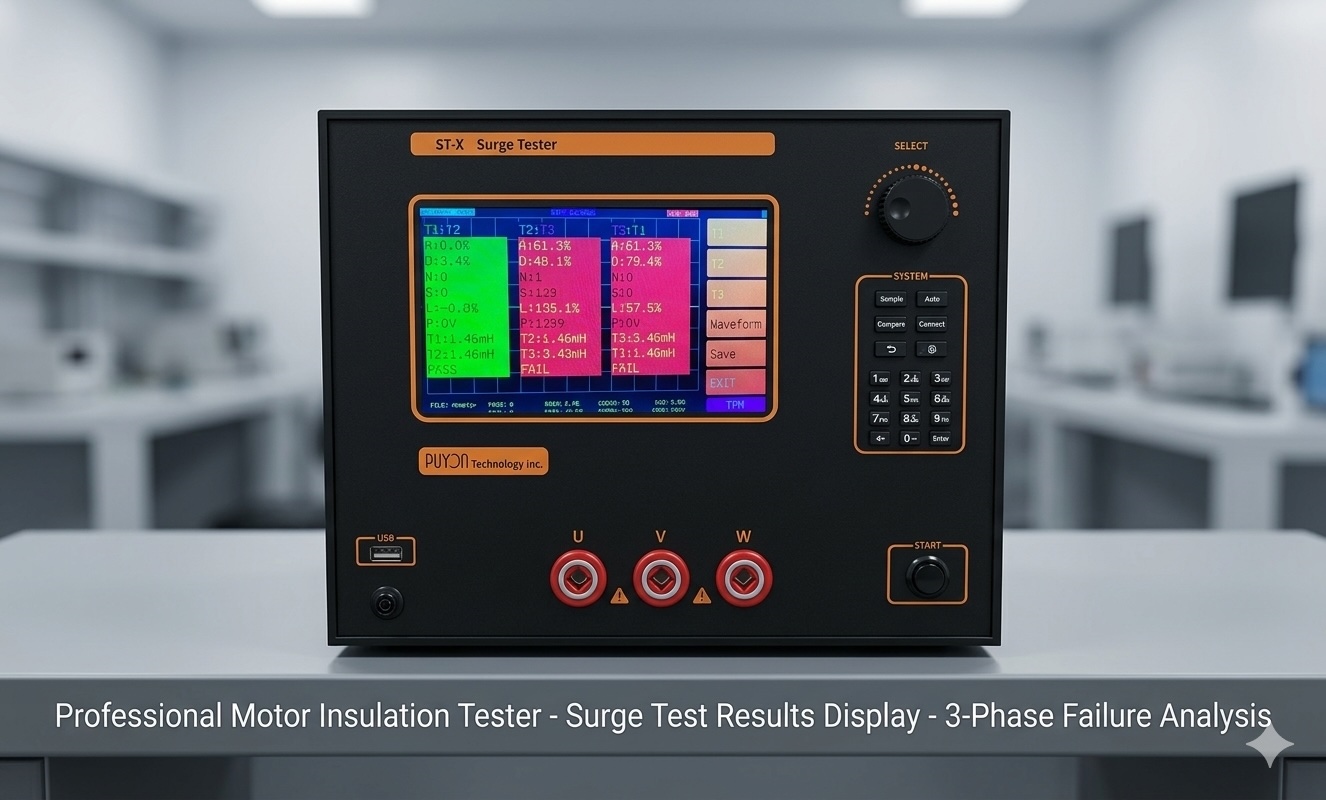

Üç farklı faz (T1~T3) için örnekleme testleri gerçekleştirdikten sonra, sonuçlar analiz amacıyla metin formatında (Değer) ve grafik formatında (Dalga Formu) görüntülenebilir ve motorun durumunun belirlenmesine yardımcı olur.

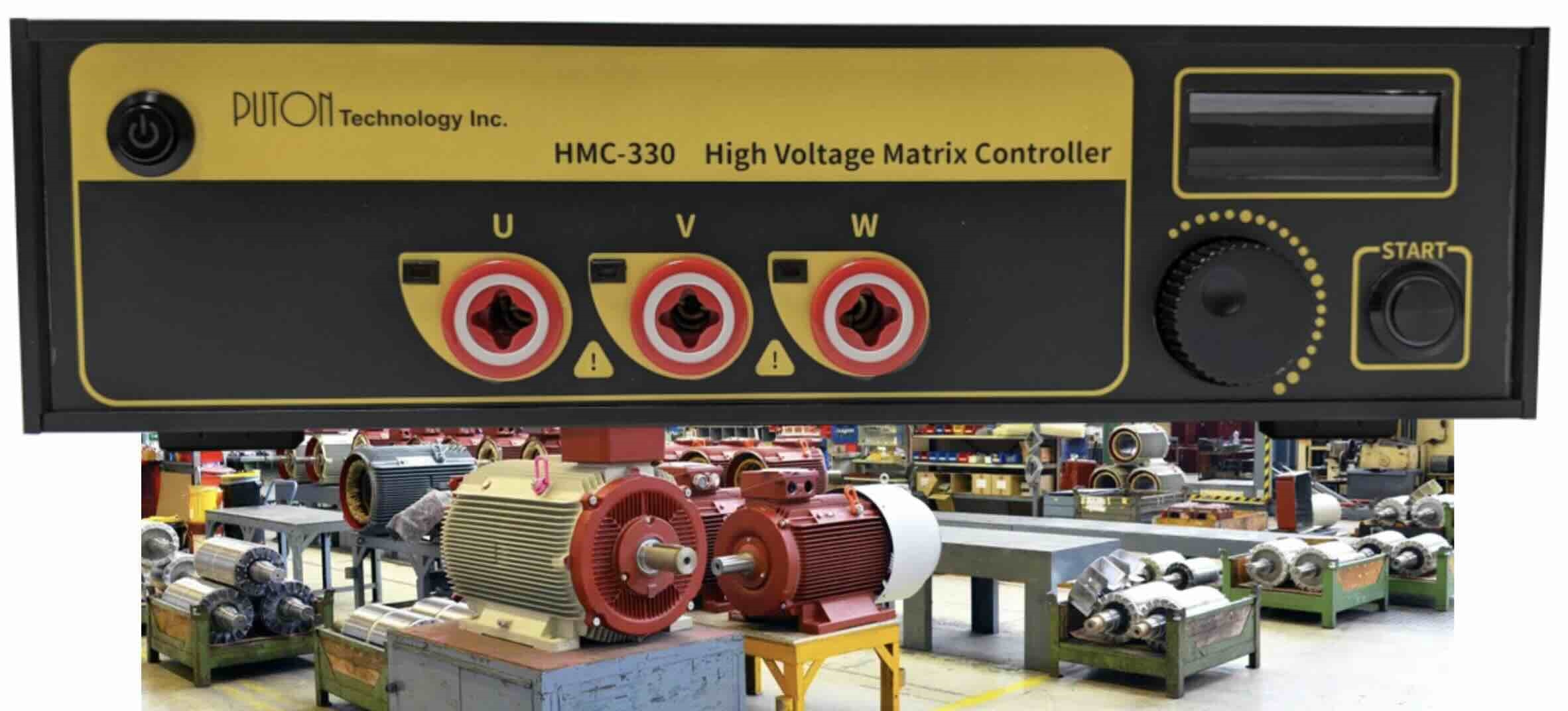

  Ürün Sipariş Kodu : HMC-330 The High Voltage Matrix Controller

  Teklif ve Bilgi Al

Yüksek Gerilim Matris Kontrol Cihazı

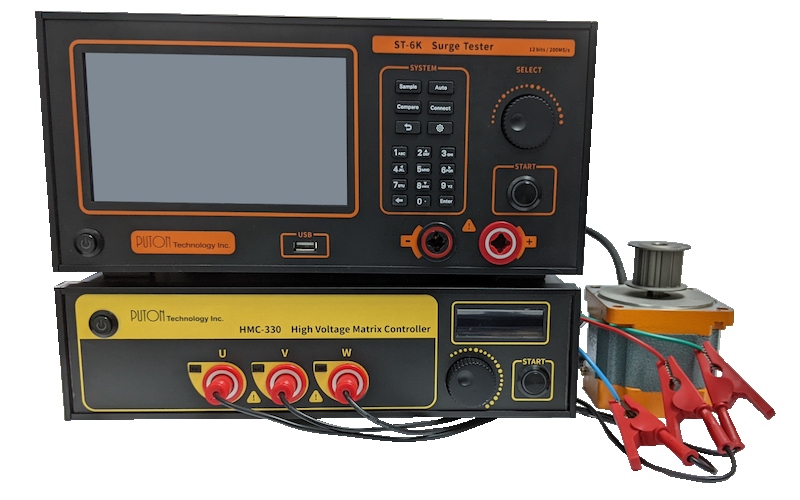

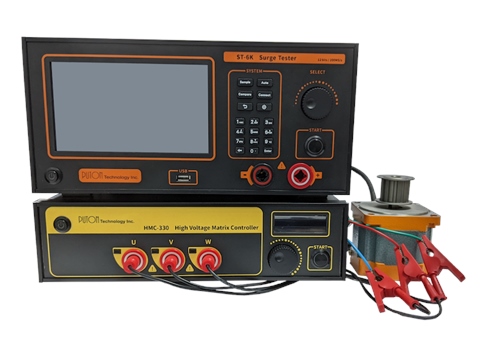

 HMC-330 Yüksek Gerilim Matris Kontrol Cihazı öncelikle ST serisi darbe bobini test cihazı içindeki üç fazlı motor değerlendirme moduyla birlikte kullanılmak üzere tasarlanmıştır ve üç fazlı motorların kapsamlı test edilmesini ve değerlendirilmesini sağlar. Kullanıcılar tek bir işlemle üç fazlı motorların kapsamlı karşılaştırmalı testlerini tamamlayarak zamandan ve emekten tasarruf edebilirler. Üç fazlı motorların test edilmesi için güvenilir bir çözüm sağlayan esnek kontrol yetenekleri, verimli bir kullanıcı arayüzü ve kullanışlı özellikler sunar. Ek olarak, 10 deliğe kadar çıkışı destekleyen, harici düşük dirençli sayaçlar ve yüksek gerilim sayaçlarıyla çeşitli kombinasyonlara olanak tanıyan başka modeller de mevcuttur.

Motor Sargı İmpuls Test Cihazı Özellikleri

1. Endüktans aralığı 10μH'nin üzerindedir.
2. Bobine zarar vermeden tahribatsız test uygulayarak, modele bağlı olarak 200V ile 10.000V arasında değişen programlanabilir darbe test voltaj aralığı.
3. Kısmi deşarjı test etme yeteneği.
4. Karşılaştırma için altı ayrım kriteri: alan ve karşılaştırma, alan farkı karşılaştırması, korona deşarj miktarı, korona deşarj sayısı, endüktans değeri yüzde hata karşılaştırması ve korona deşarj dalga formu tespiti.
5. İdeal bobin dalga formlarını hesaplama ve görüntüleme işlevselliği.
6. Referans dalga formu, test dalga formu ve korona deşarj dalga formunun görüntülenmesi.
7. Analiz hassasiyetini artırmak için hassas voltaj ölçüm ayarları.
8. Kolay, özlü karar için doğrudan ekranda görüntülenen Geçti/Başarısız sonuçları.
9. Arka uç analizi ve araştırması için verilerle voltaj, frekans, zaman vb. için ölçüm işlevleri. 10. 20 set örnek dalga formu için dahili depolama, harici USB üzerinden ek dalga formu depolama (dalga formu kapasitesi 4,2 KB).
11. Kolay kullanım için 7 inç dokunmatik ekranlı insan-makine arayüzü seçim formu.
12. Gerekli test sistemini kurmak için veri iletimini ve program yazmayı kolaylaştıran, PC'lere bağlantı için RS-232, TCP/IP iletim arayüzleri ile donatılmıştır.
13. Bağlantı için D-Sub 15PIN Konnektörü üzerinden harici G/Ç ile donatılmıştır, operatörlerin şirket içi otomatik veya yarı otomatik test platformlarına bağlanmasını sağlar.
14. Üç fazlı motorlar için özel bir TPM modu ile elektrikli araç motor testi için uygundur, numuneler olmadan kendi kendini karşılaştırmayı sağlar.
15. Ölçülen bobinin endüktans değerini ve ideal dalga formlarını görüntülemek için giriş endüktans değerini görüntüleyebilir.
16. Tek tıklamayla sürekli deşarj işlevi.
17. Önerilen aralık istemleriyle optimum DIV aralığı işlevi için tek tıklamayla otomatik arama. 18. Kısa devre, kaçak ve maksimum voltaj testlerine uygundur.

Applicable Standards
EASA Standard AR100-1998 Recommended Practice for the Repair of Rotating Electrical Apparatus
!
2
IEC 60034-1 (1999-08) Consolidated Edition, Rotating Electrical Machines Part I: Rating & Performance Ed. 10.2
IEEE 43-1974 Recommended Practice for Testing Insulation Resistance of Rotating Machinery
IEEE 95-1977 Guide for Insulation Maintenance of Large AC Rotating Machinery IEEE 112-1991 Test Procedures for Polyphase Induction Motors and Generators IEEE 113-1985 Guide on Test Procedures for DC Machines
IEEE 115-1983 Test Procedures for Synchronous Machines
IEEE 429-1972 Evaluation of Sealed Insulation Systems for AC Electric Machinery Employing Form-Wound Stator Coils
IEEE 432-1992 Guide for Insulation Maintenance for Rotating Electrical Machinery (5hp to less than 10,000hp)
IEEE 434-1973 Guide for Functional Evaluation of Insulation Systems for Large High- Voltage Machines
IEEE 522-1992 Guide for Testing Turn-To-Turn Insulation on Form-Wound Stator Coils for Alternating-Current Rotating Electric Machines.
NEMA MG1-1993 Motors & Generators
Reprints or EASA standards are available from:
www.easa.com
