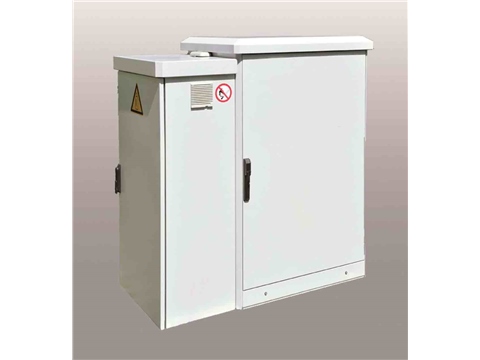

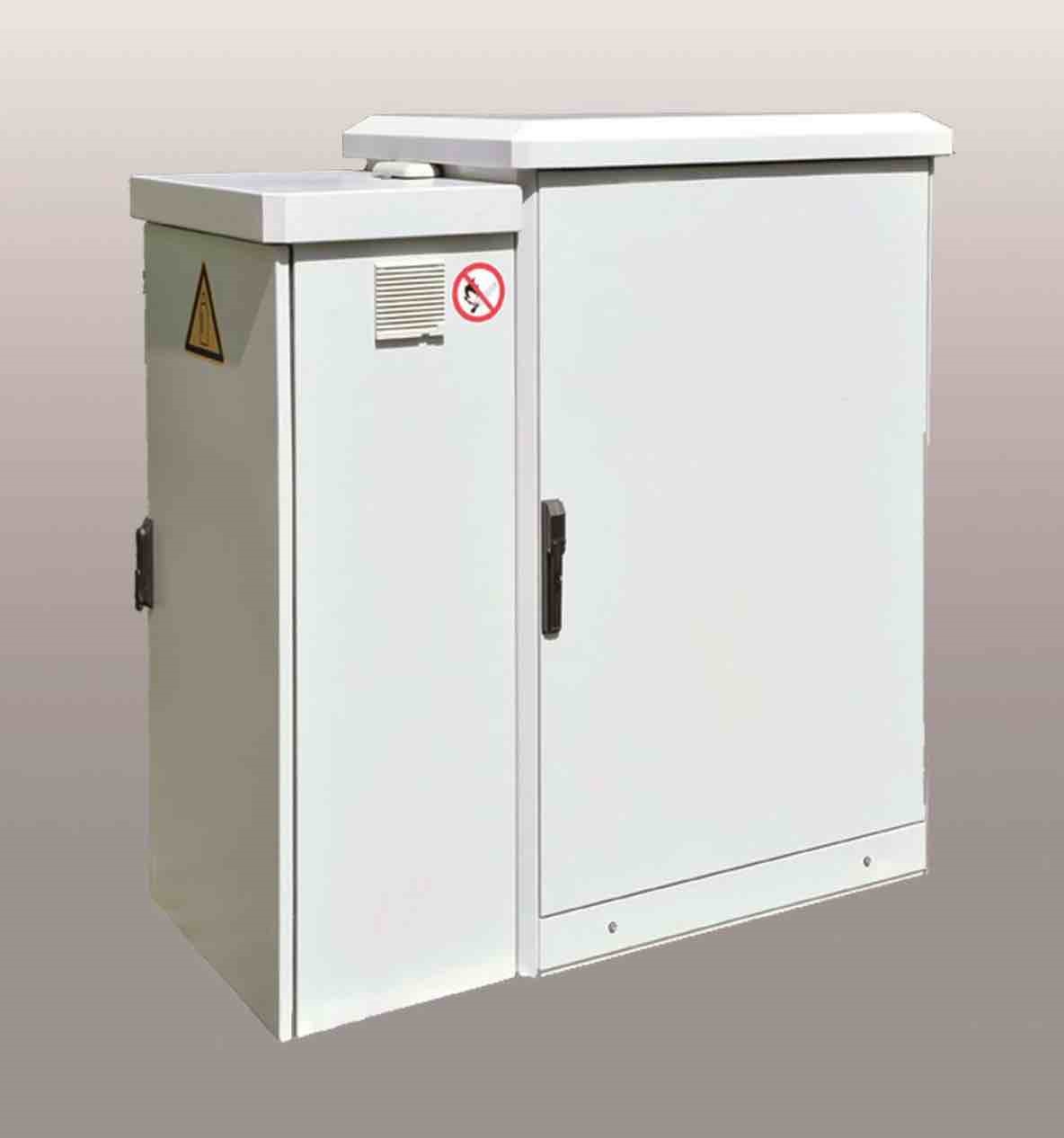

YG OG TRANSFORMATÖR ONLINE GAZ ANALİZ VE İZLEME CİHAZI

TRAFO YALITIM İZOLASYON YAĞLARINDA 11 ADET GAZIN ONLINE TESPİT VE İZLENMESİ

Made in GERMANY

Transformatörlerin Online İzlenmesi

11 Gazın Otomatik Çevrimiçi Analizi

Analiz, yüksek seçicilik ve doğruluk ile laboratuvar prosedürüne tam uyumlu 2 adımda yapılır.
1. Alınan yağ numunesinin vakum ekstraksiyonu ile gazdan arındırılması ( DIN/IEC 60567/567 uyarınca)
2. TCD (termal iletkenlik dedektörü), FID (Alev İyonizasyon dedektörü) ve Metanizer ile gaz kromatografisi yoluyla çözünmüş gaz analizi
Her iki adım, hızlı ve güvenilir bir ölçüm rutini garanti eden bir mikro kontrolör tarafından senkronize edilir.

 KÜÇÜK BİR SENSÖRLE TRANSFORMATÖRÜNÜZDEKİ NEM- HO2 VE SICAKLIĞI İZLEYİN...

TRANSFORMATÖRÜNÜZE MONTE EDİN VE ANINDA OLUŞAN NEM-H02 VE SICAKLIĞI İZLEYİN VE ÖNLEMLERİNİZİ ALIN

DAHA FAZLASI İÇİN TIKLAYIN

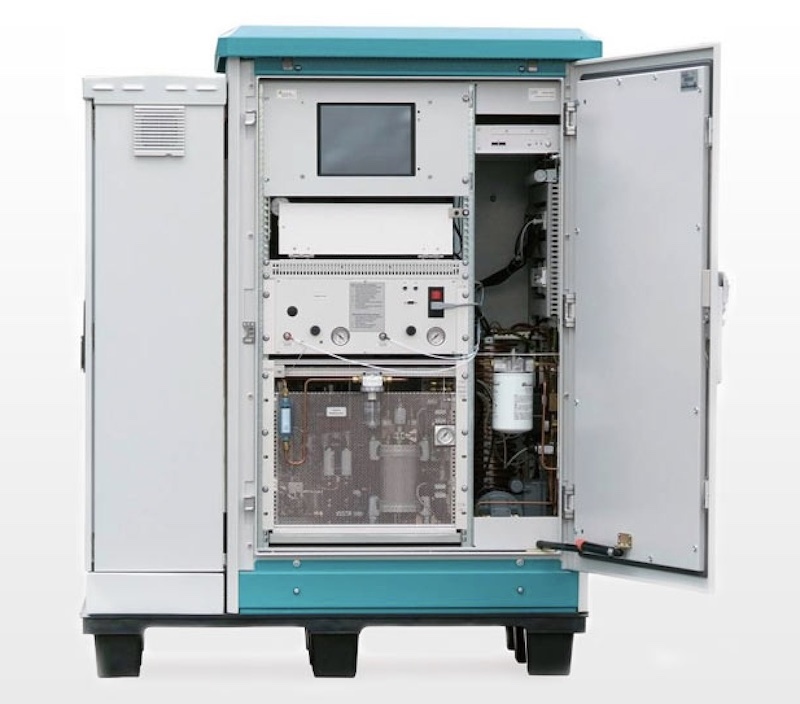

Mobil GC ile Çözünmüş Gaz Analizi
Çözünmüş gazların analizi, gaz kromatografının bir otomatik numune döngüsünde (6 portlu valf) otomatik enjeksiyondan sonra yapılır. Gaz numunesi, bir soy gaz akımı içinde 11 bileşene ayrılır. Bu, diğer gaz sinyallerinin karışması olmadan yüksek seçiciliği garanti eder.
Farklı bileşiklerin ayrılması için bir kapiler kolon (tipik Carboxen 1010, uzunluk 30m x ID 0,32 mm) kullanılır. Algılama TCD (Termal İletkenlik Dedektörü) ve FID (Alev İyonizasyon Dedektörü) ile yapılır. CO ve CO2 bileşikleri, çok yüksek bir hassasiyeti garanti eden FID üzerinde algılama için bir metanizer ile dönüştürülür.

Aşağıdaki Gaz Parametreler İzlenir:

H2, CO, CO2, CH4, C2H2, C2H4, C2H6, O, N, C3H6, C3H8

Alarmlar

• Bir parametreyi aşan tüm gaz parametrelerinin (11 gaz) izlenmesi alarmı etkinleştirecek ve veriler bir uzaktan kumanda sistemine gönderilecektir.

• Artış önceden tanımlanmış seviyelerin ötesine geçerse (trafonun sıcaklığı dikkate alınarak) her bir gaz bileşiği için kestirimci bakım için trend analizi

• Güç kaynağı kesintisi

• Otomatik kendi kendine teşhis işlevine sahip sistemin durum raporu

• Tüm verilerin ve uyarının bir uzaktan kumanda sistemine aktarılması

Sonuçların Görüntülenmesi

Tüm sonuçlar ppm olarak görüntülenir, hassasiyet belirli hidrokarbonlar için 0,1 ppm kadar düşüktür.
Bu nedenle yeni trafo yağları ve trafolar da periyodik bakım analiz edilebilir.
Sonuçların ppm olarak gösterilmesinin yanı sıra, diğer tüm çalışma koşulları çevrimiçi olarak kaydedilir ve diğer tüm parametrelerle birlikte bir veri tabanında saklanır.
Sonuçların grafiksel gösterimi, monitörde, bir tabloda ve/veya bir baskı dosyasında test raporu olarak gerçek zamanlı olarak bulunur. Veriler ayrıca uzak bir bilgisayara veya bir kontrol merkezine iletilebilir. İlgili tüm veriler bir ölçüm dosyasında saklanır.
Sonuçlar, diğer ölçüm parametreleriyle birlikte geçmişinde (günlük dosyası) saklanır. Tarih, devreye alma günü ile başlar. Eğilim bir diyagramda gösterilir (saat / gün / hafta / ay / yıl), aralık 15 dakikadır (operatör tarafından ayarlanabilir).
Entegre uzman sistem, gaz parametrelerindeki en küçük sapmaları bile analiz eder.
Bir akla yatkınlık testi, test sonuçlarının doğruluğunu ve tekrarlanabilirliğini sağlar (test sonuçlarının sistematik karşılaştırması).
