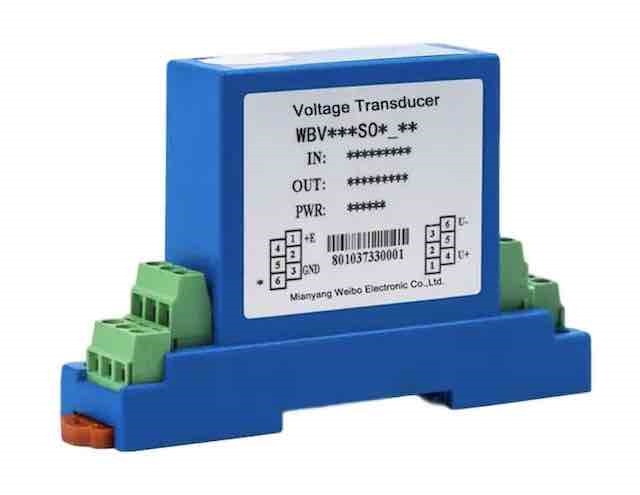

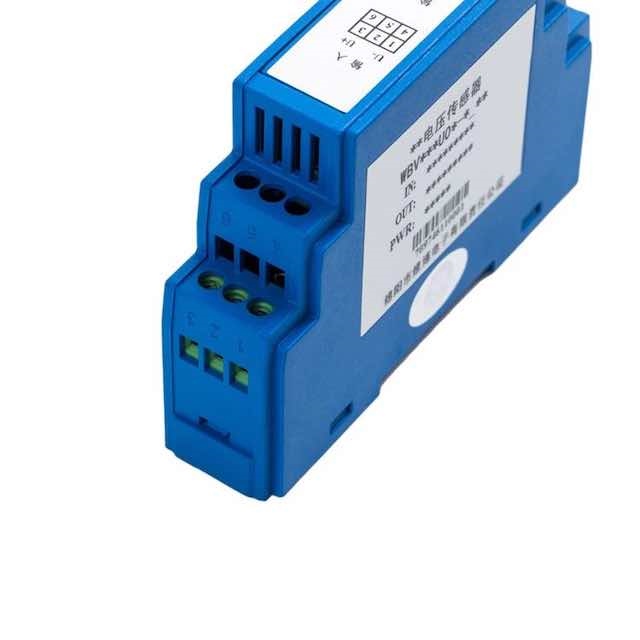

Termokupl Rezistans Çıkış Gerilimi Dönüştürücü

Şönt Gerilim Transdüseri

Akım Şönt Dönüştürücü

0-75mV / 4-20mA Tansdüser

WBV334U01-S, güç şebekesindeki veya devresindeki titreşimli DC gerilimini gerçek zamanlı olarak ölçmek ve bunu standart bir DC akımı (Iz) çıkışına dönüştürmek için modülasyon ve demodülasyon izolasyonu ilkesini benimser. Yüksek hassasiyet, yüksek izolasyon, düşük sapma ve geniş sıcaklık aralığı özelliklerine sahiptir. Giriş ve çıkış devreleri tamamen yalıtılmıştır, çıkış sinyali ve güç kaynağı aynı toprağı paylaşır ve merkezi bir veri toplama sistemi oluşturmak için çeşitli A/D dönüştürücü türlerine doğrudan bağlanabilirler. Ürün, güç sistemlerinin, posta ve telekomünikasyon sistemlerinin, demiryolu izleme sistemlerinin vb. gerçek zamanlı tespiti için uygundur.

Şönt Gerilim Transdüser Avantajları:

Giriş : 75mVDC ( 0-1000V arası seçilebilir gerilim aralığı)

Çıkış; 4-20mA

Giriş/çıkış arasında toplam galvanik izolasyon;

Yüksek doğruluk;

Sıcaklığa göre düşük kayma;

Geniş sıcaklık katlanılabilir aralığı.

Ürün Sipariş Kodu :  WBV344H29

Özellik : 75mVDC/4-20mA/85V- 265AC/DC

Teklif ve Bilgi Al

 DC Sistem Şönt dönüştürücü Transdüseri :

WBV334U01-S, güç şebekesindeki veya devresindeki titreşimli DC gerilimini gerçek zamanlı olarak ölçmek ve bunu standart bir DC akımı (Iz) çıkışına dönüştürmek için modülasyon ve demodülasyon izolasyonu ilkesini benimser. Yüksek hassasiyet, yüksek izolasyon, düşük sapma ve geniş sıcaklık aralığı özelliklerine sahiptir. Giriş ve çıkış devreleri tamamen yalıtılmıştır, çıkış sinyali ve güç kaynağı aynı toprağı paylaşır ve merkezi bir veri toplama sistemi oluşturmak için çeşitli A/D dönüştürücü türlerine doğrudan bağlanabilirler. Ürün, güç sistemlerinin, posta ve telekomünikasyon sistemlerinin, demiryolu izleme sistemlerinin vb. gerçek zamanlı tespiti için uygundur.

Temel Teknik Veriler:

1. Giriş: DC 0~75mV, ( Opsiyon 0-1000V arasınseçilebilir)
2. Çıktı: DC 0(4)~20mA;
3. Doğruluk sınıfı:  %0.2;
4. Giriş Empedansı (R): Ux>1V olduğunda, Ri=Ux×10kΩ/V,
5. Doğrusal Aralık:
6. Yanıt Süresi:
7. Aşırı Yük Kapasitesi:
8. Yük Kapasitesi:
9. Yardımcı Güç:
10. Statik Akım:
1. İzolasyon Gerilimi:
11. Çıktı Dalgalanması: 0mA~20mA çıkış:≤16mA，4mA~20mA çıkış:≤20mA; DC 2.5kV, 1mA, 1dakika;
12. Sıcaklığa Göre Sürüklenme: <20mV; 200×10-6/°C; -25°C~+70°C;
13. Ortam Sıcaklığı: <20mV; 200×10-6/°C; -25°C~+70°C;
14. EMC (Elektro Manyetik Uyumluluk): Dalgalanma: 2kV, ESD: 6kV/8kV, Elektrikli hızlı geçici darbe grubu: 2kV;
