FPGA VE SPOC CHIP TEKNOLOJİSİ

YÜKSEK ÇÖZÜNÜRLÜKLÜ VE DOKUNMATK EKRANLI SPEKTRUM ANALİZÖR

60 YILLIK ÜRETİM VE DENEYİM İLE

Ve En Ekonomik Fiyatla RF Spektrum Analizörü



Özellikleri

* Frekans Aralığı: 9kHz - 3.0GHz

* DANL: -135dBm Tip.

* Faz Gürültüsü: -80dBc/Hz (10kHz ofset)

* Genlik Çözünürlüğü: <1.5dB

* RBW: 1Hz - 1MHz, 1-3-10 arası adım

* İzleme Jeneratörü isteğe bağlı

* Tam ölçüm fonksiyonları ve otomatik ayar

* 7' TFT LCD

* USB Sunucusu, USB Aygıtı, LAN, RS232, VGA


ürün modeli

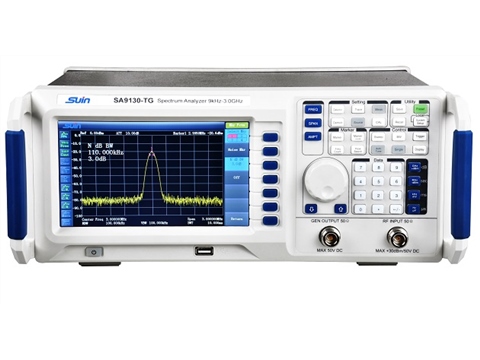

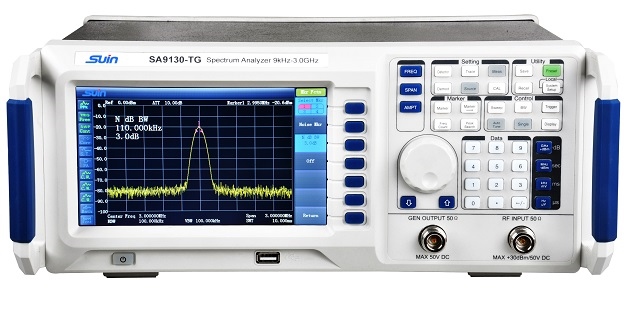

SA9115/SA9130

SA9115-TG/SA9130-TG

Ürün Sipariş Kodu : SA9100 Serisi

Fiyat ve Bilgi

Spektrum Analizör Özellikleri

Suin'in SA9100 spektrum analizör ailesi, 9 KHz ila 3 GHz frekans aralığı sunar. Hafifliği, küçük boyutu ve kullanıcı dostu arayüzü ile SA9100, parlak bir ekran, güçlü ve güvenilir otomatik ölçümler ve birçok etkileyici özellik sunar. Uygulamalar, araştırma ve geliştirme, eğitim, üretim, bakım bir çok noktada kullanılabilir.

Standart aksesuarlar

Güç Kablosu: 1 adet

N-BNC Adaptörü: 1 adet

CD(Yazılım+ Kullanıcı Kılavuzu)::1 adet

Seçenekler

İzleme Jeneratörü

N-SMA Adaptörü, N-SMA Kablosu, BNC-BNC Kablosu,

USB kablosu, RS-232 kablosu

Attena 1(900MHz/1.8GHz), Attena2(2.4GHz)

Yakın Alan Prob Seti SY5030

Ürün Teknik Özellikleri



Özellikler



SA9115

SA9130

Sıklık

Menzil

9kHz ~ 1.5GHz

9kHz ~ 3.0GHz

Çözünürlük

1Hz

Frekans Aralığı

Frekans Aralığı

0Hz, 100Hz ~ 1.5GHz

0Hz, 100Hz ~ 3.0GHz

Belirsizlik

±span/(süpürme noktaları-1)

SSB Faz Gürültüsü (fc=1.0GHz)

-80dBc/Hz @10kHz ofset

bant genişlikleri

Çözünürlük Bant Genişliği (-3dB)

10Hz ~ 1MHz, adım 1-3-10

RBW Belirsizliği

%10, nominal (RBW>1kHz)

20%, nimial(RBW≥10Hz, tarama süresi≥5s)

Video Bant Genişliği (-3dB)

1Hz - 1MHz, 1-3-10 arası adım

Genlik

Menzil

DANL ila +30dBm

Maksimum Giriş Seviyesi

DC Gerilimi: 50V

CW RF Gücü: +30dBm (1.0W)

Maks.Hasar Seviyesi: +40dBm (10W)

Görüntülenen Ortalama Gürültü Seviyesi (DANL)

DANL (Preamplifikatör Kapalı)

 tip. -125 dBm

DANL (Preamplifikatör Açık)

 tip. -135 dBm

Referans Seviye Aralığı-100dBm ila +30dBm, adım 1dB

süpürmek

Süpürme Zaman Aralığı

100Hz≤Span≤3GHz

10 ms ila 3000 sn

Açıklık=0 Hz

20 μ;s ila 3000 s

Süpürme Süresi Belirsizliği

100Hz≤Span≤3GHz

%5, nominal

Açıklık=0 Hz

% 0,5, nominal

Süpürme Modu

Sürekli, tek

Tetiklemek

Tetik Kaynağı

Ücretsiz, Video, Harici

Harici Tetik Seviyesi

5 V TTL seviyesi

Gelişmiş ölçüm

Kanal Gücü, Bitişik Kanal Gücü, N-dB bant genişliği, İşgal Edilen Bant Genişliği

EMI



200Hz, 9kHz, 120kHz

Giriş çıkış
RF Giriş Empedansı50Ω
standart frekansFrekans: 10MHz

Genlik: 0dBm~10dBm(giriş)

                 -3dBm ila +3dBm (çıkış)

TAKİP JENERATÖRÜ (-TG Model)
TG Frekans aralığı9kHz ila 1.5GHz9kHz ila 3GHz
TG Çıkış seviyesi aralığı-20dBm ila 0dBm
TG Çıkış seviyesi çözünürlüğü1dB
Arayüz
TipUSB Ana Bilgisayar ve Cihaz, LAN, VGA, RS-232

GENEL ÖZELLİKLER

Güç kaynağı

Giriş gerilimi

AC100V - 240V

Sıklık

50/60Hz(1±10%)

Güç tüketimi

35W

Boyut ve Ağırlık

363×154×327mm, yakl. 6.0kg
