ÜRÜN DETAYI

Pano Tipi Güç Kalite Cihazı

Pano Tipi Enerji Analizörü

Cihaz Uygunlukları :

Gerilim Kalitesi:
EN 50160
IEC 61000-2-2
IEC 61000-2-12

Güç kalitesi:
IEC 61000-4-30:2015 (Ed. 3.0) Sınıf A
IEC 61000-4-7 Sınıf I
IEC 61000-4-15 Sınıf F1

Enerji:
IEC 62053-22 sınıf 0.2S
IEC 62053-23

İklim, Çevre:
IEC 62586-1

Emniyet:
IEC 62586-1
IEC 61 010-1

EMC:
EC 62586-1
IEC 61000-6-5
IEC 61000-6-4
IEC 61000-6-2
EC/EEA direktiflerine göre CE işaretli

Enstrüman tipi:
IEC 62586-1: PQI-A-FI2-H

Ürün Sipariş Kodu : UP-2210-R

Fiyat ve Bilgi Al

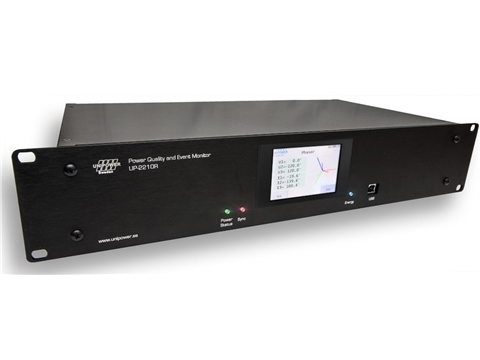

UP-2210-R

19” Rafa Monte, IEC 61000-4-30 Sınıf A referans cihazı. Gerilim, akım, frekans, güç (aktif, reaktif, görünen) ve enerjiyi (aktif, reaktif, görünen), U-sum, I-sum, güç faktörü, cos j, harmonikler, 3 sn maks harmonikler, ara harmonikleri ölçer , güç harmonikleri, voltaj dengesizliği, titreme ve sinyal voltajı. Ayrıca sarkmaları ve yükselmeleri (dalga formu ve RMS), geçici olayları (0,5 s'ye kadar) ve Hızlı Voltaj Değişiklikleri RVC'yi de ölçün. Geçici olaylar için olaydan 1 döngü öncesi ve 4 döngü sonrası kaydedilir ve dalga formu incelenebilir. Olay sırasında 1,5 saniye öncesi ve 30 saniyeye kadar (kullanıcı tanımlı) düşüşler ve şişmeler kaydedilir. 32 MB yüksek sıkıştırmalı veri depolama (100 günlük eş zamanlı EN 50160 ve bozulma çalışmasına eşittir). Ayrıca, FminFast ve FmaxFast ile birlikte maksimum frekans değişim oranını depolama aralığı içinde saklayan df/dt işlevini içerir. 5 döngüye kadar seçilebilir entegrasyon süresi. Arızalı koruma ekipmanının denetimi için kullanışlıdır (küçük ölçekli elektrik üretimi vb.). Akım tetikleme işlevi dahildir – Cihazı belirtilen akım eşiğinde tetikleyecek şekilde ayarlayın. Motor çalıştırma vb. gibi ani kalkış olaylarını izlemek için kullanılabilir.

GÜÇ KALİTESİ ÖLÇÜMÜ İÇİN UP-2210R PQ METRE
PQ Secure sistemindeki düğümler, UP-2210(R) sayaçlarından oluşur.

UP-2210R ünitesi, gelişmiş bir güç kalitesi ölçer ve aynı zamanda bir arıza kaydedici olarak çalışır. Güç kalitesi parametrelerinin tümü, EN 50160 veya herhangi bir ulusal/uluslararası düzenleme gibi voltaj kalite standartlarına göre analiz edilebilir.

UP-2210R ünitesi, hem sabit durum bozulmalarını (harmonikler, titreme vb.) hem de hızlı voltaj değişikliklerini (düşüş/yükselme olayları ve hızlı geçişler) yakalar.

Örnekleme oranı

Temel Örnekleme Hızı 5 000 örnek/döngü (50Hz).

Harita ve olay listesi, grafik veriler ve raporlar

PQ Secure sistemi, kullanıcı tarafından belirlenen bir zaman çizelgesine göre UP-2210R birimlerinden merkezi veritabanına verileri otomatik olarak aktaracaktır. PQ Secure yazılımı ayrıca ölçüm sonucunu analiz eder, olayları gösterir, grafiksel verileri görüntüler, raporlar oluşturur, alarmlar gönderir ve çok daha fazlasını yapar.

PQ Secure sistemi veya UP-2210 sayaçları hakkında daha fazla bilgi için lütfen yerel temsilciniz veya Unipower ile iletişime geçin.
