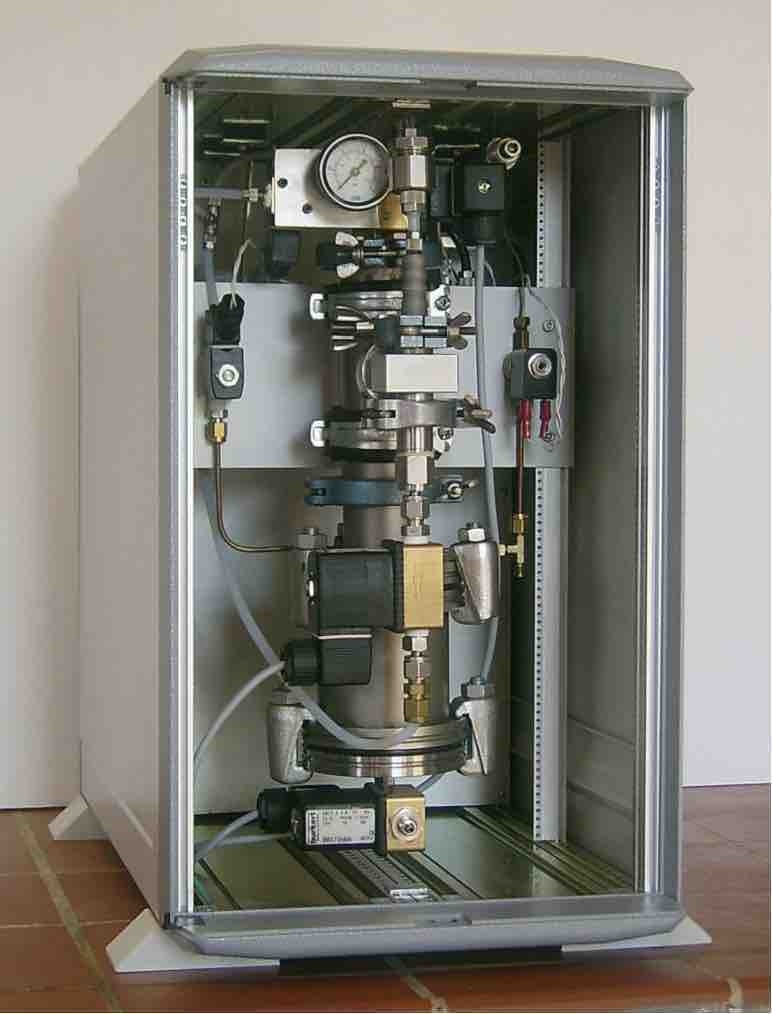

TOPLAM ÇÖZÜNMÜŞ GAZ İÇERİĞİ TAYİN CİHAZI

Yağ Dolu Transformatörlerde Çözünmüş Gazların Otomatik Analizi

IEC 567 ve IEEE C57.104-1991'e Uyumlu ve Doğrultusunda İzolasyon Sıvıları için Toplam Çözünmüş Gaz İçeriği (TDGC).

( Made in Germany )

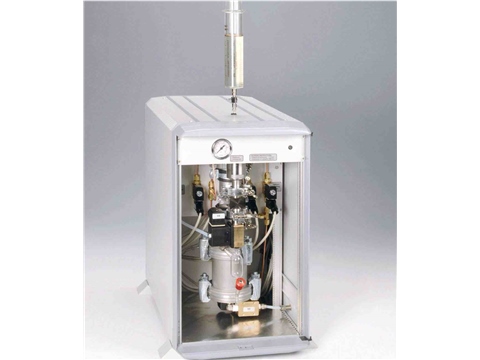

Yağ dolu transformatörlerde çözünmüş gazların otomatik analizi
Analiz, çözünmüş gazların belirlenmesinde çok yüksek bir seçiciliği ve hassasiyeti garanti eden 2 adımda yapılır:

1. Tam vakumla gaz giderme yoluyla gaz ayırma (DIN EN 60567, DIN IEC 599 ve IEEE C57.104-1991'e göre) ve sonuçların görüntülenmesi
2. Toplam gaz içeriğinin belirlenmesinin ardından bir gaz kromatografik analizi yapılabilir.

Her iki adım da bir mikro işlemci kontrolü ile senkronize edilir, böylece hızlı ve güvenilir bir ölçüm prosedürü garanti edilir

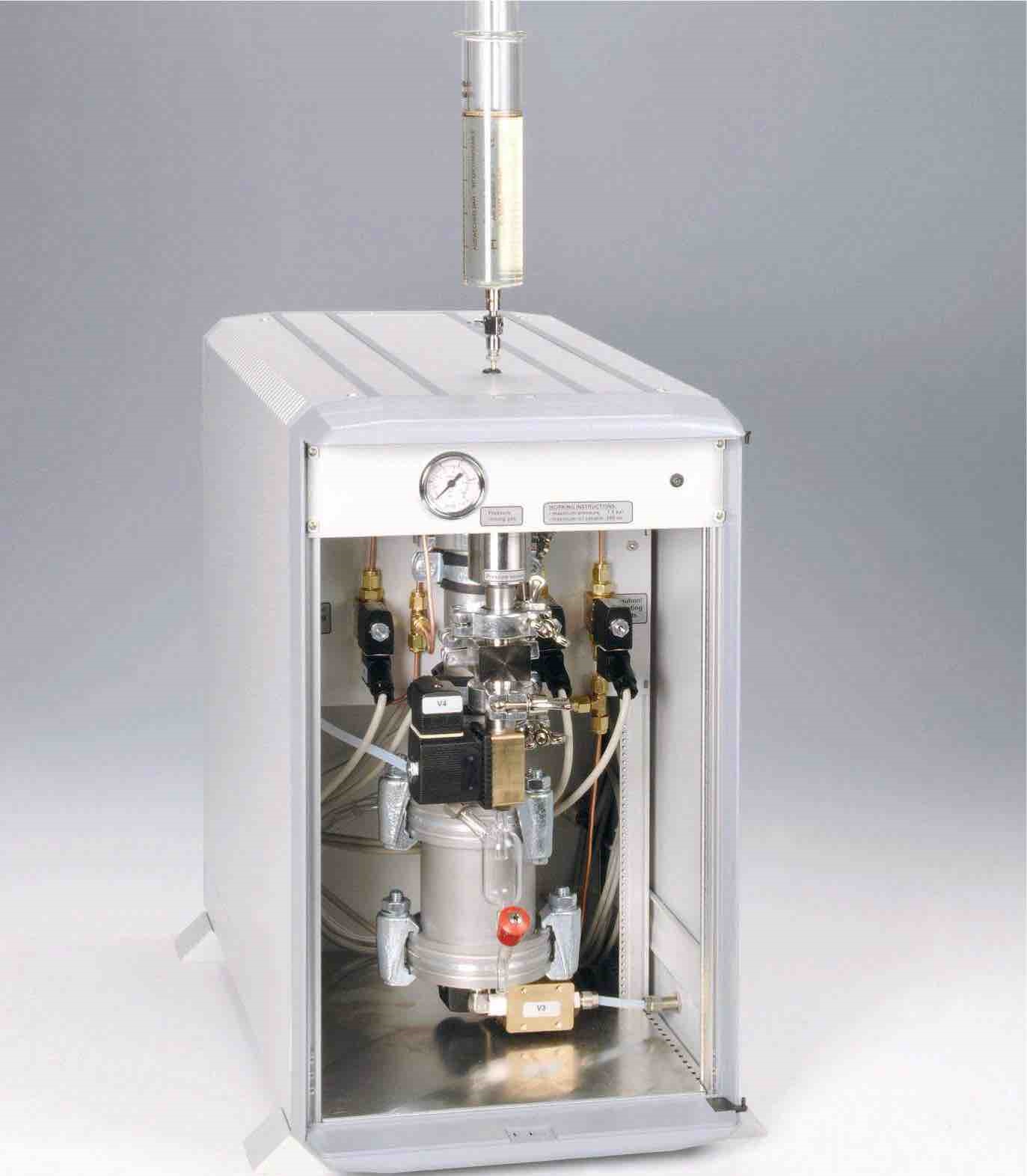

Vakumla Gaz Giderme

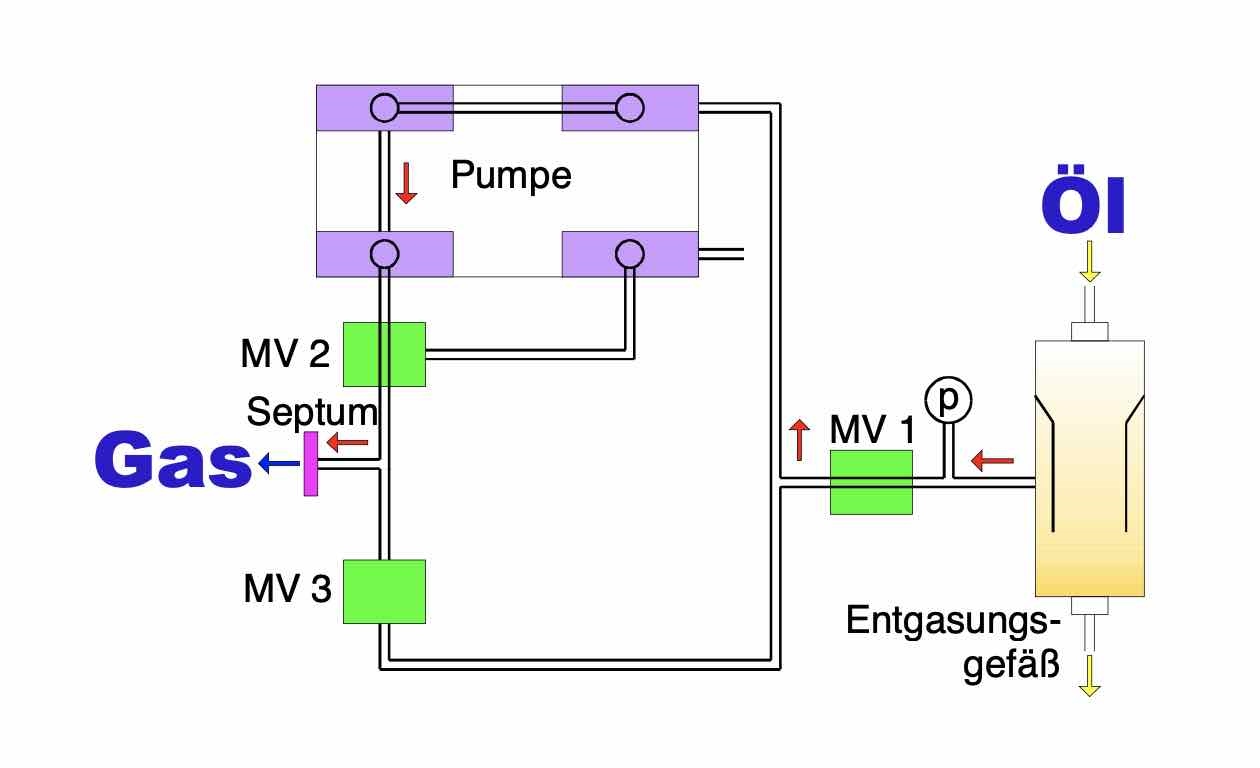

Yeni icat edilmiş bir vakumlu gaz giderme yöntemi (Patent pend. DE 102 52 652 4) yağ numunesinin çok periyodik olarak gazını giderir. 4 adımlı bir vakum pompası ile ekstraksiyondan sonra, gazlar vakum odasına dozlanır ve ayrılır. Gazlar bir vakum pompası ile vakum odasından boşaltılır; bu nedenle çok yüksek bir hassasiyete ulaşılabilir. Ölçüm prensibi şekil 1'de gösterilmiştir.

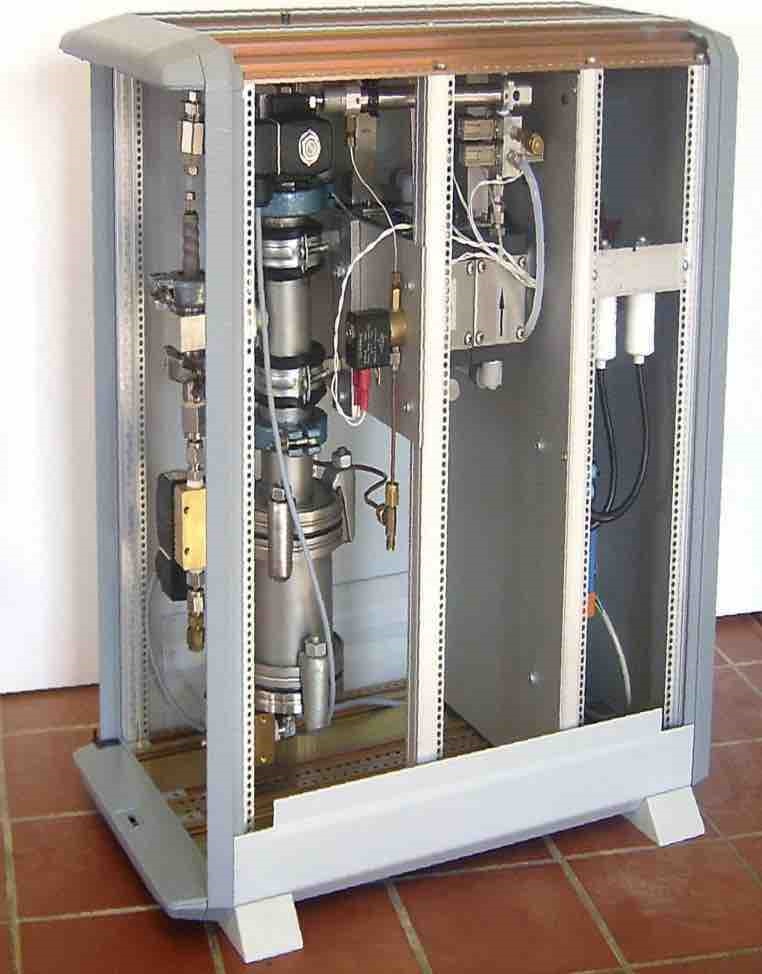

Yağ numunesinin giriş ve çıkışının yanı sıra anahtarlama vanası mikro işlemci kontrollüdür, yağın transformatöre geri beslenmesi mümkündür. Doğrusal bir basınç sensörü, trafo yükünün karakterizasyonu için çok önemli bir kalite parametresi olan toplam gaz içeriğini çevrimiçi olarak ölçer. Gaz numunesinin gaz kromatografına enjeksiyonu, sabit monte edilmiş ve ısıtılmış bir transfer borusu vasıtasıyla yapılır. Gaz örneklerinin çekilmesi için ek bir port kurulur.

Kontrol ve Değerlendirme
Sistem bir mikro işlemci tarafından kontrol edilmektedir; bir seri arayüz (RS 232), verilerin uzaktaki bir bilgisayara aktarılmasına izin verir.
Analiz döngüsünün aralıkları operatör tarafından serbestçe tanımlanabilir (analiz sayısı / gün veya saat).
Sistem, diğer trafo parametrelerinin (Yağ sıcaklığı, sargı sıcaklığı, ortam koşulları vb.) Ölçümü için 8 ek analog girişe (0-1 V) sahiptir.Bu harici sensörlerin bağlantısı röle kontakları (N / C veya N / O) ile yapılır. , müşteri tarafından belirtilecektir).

Sonuçların görüntülenmesi
Toplam gaz içeriğinin tüm sonuçları Hacim% olarak görüntülenir ve bir veri bankasında saklanır.
Sonuçlar monitörde, bir hesap tablosunda ve yazdırılmış bir raporda görüntülenir. Tüm bu veriler ayrıca uzak bir bilgisayara aktarılabilir ve görüntülenebilir. Tüm veriler sürekli olarak bir ölçüm dosyasında saklanır.
Sonuçlar, tüm ölçüm parametreleriyle birlikte bir log dosyasında saklanır. Saklanan verilerin geçmişi, işletmeye alma gününden başlar ve birkaç yılı kapsar.

Vakumlu gaz giderme ekipmanının özellikleri:
Tür:
vakumlu gaz giderme prosedürü, yağ ve cıva içermez
Vakum Bağlantıları : DN 16 KF

Vakum Pompası :
diyafram pompası
kimyasallara dayanıklı ağaç kademeli kompakt modüler tasarım Pompalama

hızı: 2,0 m3 / sa

Vakum Sensörü :
ölçüm aralığı: 0,1 - 200 mbar okuma: saniyede 5
gaz tipinden bağımsız doğruluk / histerez: +/- 1 hane

Başlangıç Vakumu            :  2-3 mbar
Gaz Giderme Aralığı        : 2 - 200 mbar

Çözünürlük.                     : 0,1 mbar

Örnekleme Hacmi          :  50-100 ml
Ön Şartlandırma Süresi : <5 dk
Gaz Giderme Süresi:       : <2 dk
GC'ye Gaz Transferi         : manuel veya otomatik
Güç Kaynağı                      : 30 V, 50/60 Hz; 115 V, 50/60 Hz
