EĞİTİM UYGULAMALARI SPEKTRUM ANALİZÖRÜ

AR-GE LABORATUVARLARI İÇİN SPEKTRUM ANALİZÖRÜ

DOKUNMATİK YÜKSEK ÇÖZÜNÜRLÜKLÜ GENİŞ İZLEME EKRAN

SPEKTRUM ANALİZÖRÜ

60 YILLIK DENEYİM VE TECRÜBEYE YATIRIM YAPIN

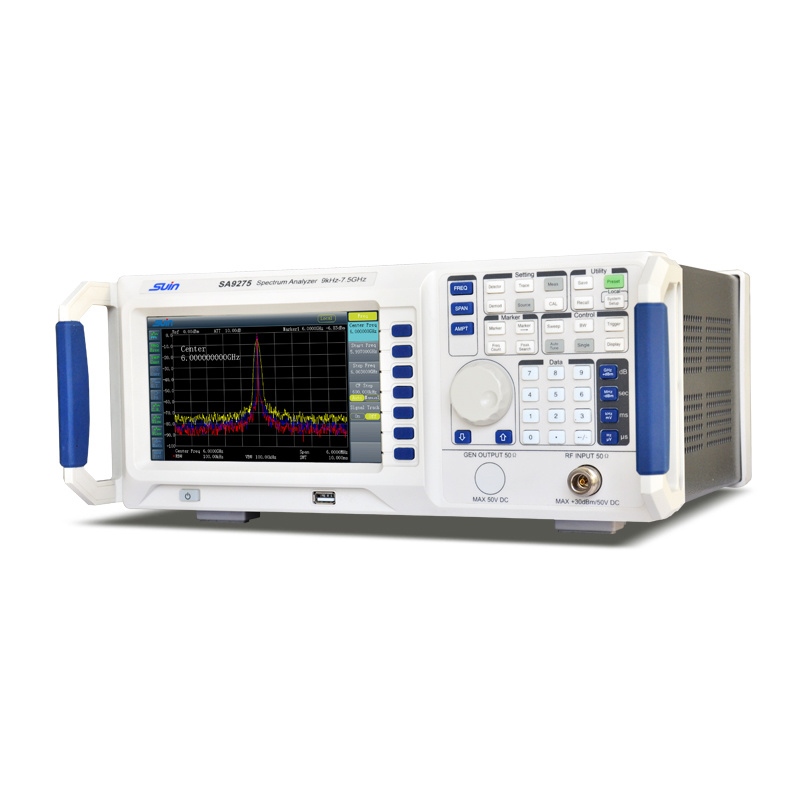

3.2GHz/7.5GHz RF Spektrum Analizörü

Genel bakış

Suin'in spektrum analizörleri, tamamen FPGA ve SPOC entegre teknnolojileri ile geliştirilmiş ve dijital IF teknolojisini içerir ve 9 KHz ile 7.5 GHz arasında bir frekans aralığı sunar. Tezgah tipi ve kullanıcı dostu arayüzü ile parlak, okunması kolay bir ekran, güçlü ve güvenilir ölçümler sunabilirler.



Ürün Sipariş Kodu : SA9200 Serisi

Ürün modeli

SA9232/SA9275

SA9232-TG/SA9275-TG



Fiyat ve Bilgi

Uygulamalar

Ar-Ge, eğitim, üretim, bakım, ön uyum testleri



Tasarım özellikleri

9kHz ila 7.5GHz frekans aralığı
-160dBm Ekran Ortalama Gürültü Seviyesi (Min.)
< -100 dBc/Hz @10 kHz Ofset Faz Gürültüsü (Tip.)

Toplam Genlik Doğruluğu < 0,8 dB
Preamplifikatör ve EMI filtresi standart olarak yapılandırılmıştır



Gelişmiş fonksiyon arayüzü

1. Bitişik Kanal Gücü


2. İşgal edilen bant genişliği



3. Farklı analiz genişliği


4. Skaler ağ analizörü


SA9232SA9275
Frekans aralığı9kHz~3.2GHz9kHz~7.5GHz
Çözünürlük1Hz
Yaşlanma Oranı≤1*10 -6 /yıl
Frekans Aralığı
Frekans Aralığı0Hz, 100Hz~3.2GHz0Hz, 100Hz~7.5GHz
Belirsizlik±span/(süpürme noktaları-1)
SSB Faz Gürültüsü (fc=1.0GHz)-96dBc/Hz @ 10 kHz ofset
Bant genişliği
Çözünürlük Bant Genişliği (-3dB)10Hz~1MHz, adım 1-3-10
RBW Belirsizliği%10, nominal (RBW>1kHz)
%20, nominal(RBW≥10Hz, tarama süresi≥5s)
Video Bant Genişliği (-3dB)1Hz - 1MHz, 1-3-10 arası adım
Genlik
MenzilDANL ila +20dBm
Maksimum Giriş Seviyesi



DC Gerilimi: 50V
CW RF Gücü: +20dBm (0,1W)
Maks.Hasar Seviyesi: +30dBm (1W)
Görüntülenen Ortalama Gürültü Seviyesi (DANL)
DANL (Preamplifikatör Kapalı)tip. -135 dBm
DANL (Preamplifikatör Açık)tip. -152dBm
Referans Seviye Aralığı-100 dBm ila +30 dBm, adım 1 dB
süpürmek
Süpürme Zaman Aralığı

1ms - 7500 s (100Hz≤Span≤7.5GHz)
20 μs - 7500 s (Span=0 Hz)
Süpürme Süresi Belirsizliği%5, nominal (100Hz≤Span≤7.5GHz)
%0,5, nominal (Açıklık=0 Hz)
Süpürme ModuSürekli, Tek
Tetiklemek
Tetik KaynağıÜcretsiz, Video, Harici
Harici Tetik Seviyesi5 V TTL seviyesi
Gelişmiş Ölçüm
Kanal Gücü, Bitişik Kanal Gücü, N-dB bant genişliği, İşgal Edilen Bant Genişliği
EMI 200Hz, 9kHz, 120kHz
Giriş çıkış
RF Giriş Empedansı50 Ω
standart frekans
Frekans: 10MHz

Genlik: 0dBm~10dBm (giriş) -3dBm ila +3dBm (çıkış)

İzleme Jeneratörü (-TG Modeli)
TG Frekans aralığı100kHz ila 3.2GHz100kHz ila 7.5GHz
TG Çıkış seviyesi aralığı-40dBm ila 0dBm
TG Çıkış seviyesi çözünürlüğü1dB
Arayüz
TipUSB Ana Bilgisayar ve Aygıt, LAN, VGA
Genel Karakteristik
Güç kaynağıGiriş Voltajı: AC100V - 240V
Frekans: 50/60Hz (1±10%)
Güç Tüketimi: 35W
Boyut ve Ağırlık363*154*327 mm, Yaklaşık. 6.5kg

Standart aksesuarlar

Güç Kablosu: 1 adet

N-BNC Adaptörü: 1 adet

CD(Yazılım+ Kullanıcı Kılavuzu)::1 adet


Seçenekler

İzleme Jeneratörü

N-SMA Adaptörü, N-SMA Kablosu, BNC-BNC Kablosu,

USB kablosu, RS-232 kablosu

Attena 1(900MHz/1.8GHz), Attena2(2.4GHz)

Yakın Alan Prob Seti SY5030



Sorular ve Cevaplar nswer

SA9275 Spektrum Analizöründen

Q: Suin 7.5GHz spektrum analizörü bir izleme üreteci ile birlikte mi geliyor?

C: Evet, sipariş verirken izleme üreteci ve ön yükseltici ile birlikte gelen SA9275-TG modelini seçin.


S: SA9275, giriş sinyallerini demodüle edebilir mi?

C: Evet, AM ve FM sinyallerini demodüle edebilir. Çevrimiçi manuel indirmeden 'Demodulation Tips_SA9100_9200' var.


Q: EMI yayılan emisyon testi yapmak için Suin SA9275 Spektrum Analizörünü kullanabilir miyim?

C: Evet, tüm Suin spektrum analizörleri bu testi, ayrıntıları ve çalıştırma talimatı olan isteğe bağlı Near Filed Prob Set SY5030'un yardımıyla yapabilir, lütfen çevrimiçi manuel indirmeden 'EMI emisyonları Kaynağını izleme' bölümüne bakın.


Q: SA9275'in minimum çözünürlük bant genişliği (RBW) nedir?

A: 10Hz
