Hassas İç Direnç Yüzey Direnci Ölçüm Test Cihazı

2 Yıl Ürerici Hatalarina Karşı Kalite Güvence Garantisi

Her Seviye Batarya Grubu Ve İletken Ve PCB Hat Direnç Ölçümü

0,1μΩ Yüksek Düzeyde Çözünürlük İle Daha Ekonomik Bir Fiyat Ve Daha Yüksek Kaliteye Tam Cevap

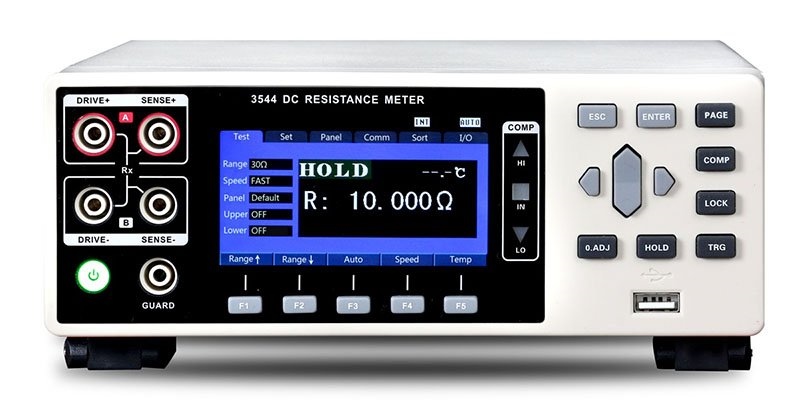

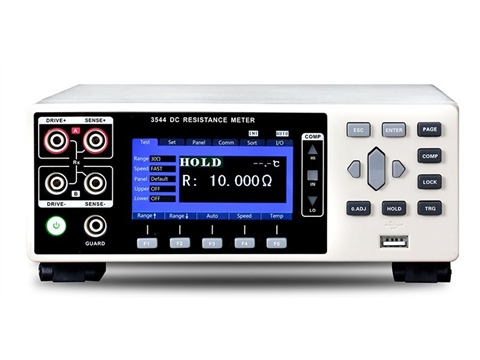

HT 3544 Tek Kanallı Hassas İç Direnç ve Yüzey Direnç Ölçüm Cihazı



  • %0,02 temel doğruluk, 0,1μΩ minimum çözünürlük, 1A maksimum test akımı sunar
  • Ölçülebilir aralık 0.1μΩ~3.3MΩ ile.
  • Anti-parazit ölçümü, port tarafından kullanılan probun korunması ve test akımının arttırılması ile elde edilir.
  • Üretim sahasında kalifiye olup olmadığını doğru bir şekilde değerlendirmek için yüksek sesli sıralama göstergesini (seçenek) kullanarak.
  • RS232/RS485/LAN arayüzleri ve EXT I/O portu ile donatılmış HT3544 çok kanallı direnç ölçer, özellikle otomatik testi tamamlamak için ATE hattını desteklemek için uygundur.







 Ürün Sipariş Kodu : HT3544





 Teklif ve Bilgi Al









Özellikler


  • Kompakt yapılı tezgah üstü HT3544
  • Elektromanyetik ortamda karmaşık durumlar için uygun anti-parazit tasarımı
  • Hızlı ve yüksek hassasiyetli test, zengin arayüzler
  • Sistem entegrasyonu için kolay zengin arayüzler yapılandırması




HT3544 Batarya ve Komponent Hassas iÇ Direnç Ölçüm Cihazı Özellikleri :


ModelTezgahüstü HT3544
Görüntüle3,5 inç TFT-LCD ekran
Ölçüm öğeleriESR, sıcaklık
Temel doğruluk%0,1±10 okuma (3mΩ,30mΩ,3MΩ); %0,05±4 okuma;%0,02±2 okuma(diğer aralıklar)
Ölçüm aralığı3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ
Ölçüm hızıHIZLI(50Hz:21ms, 60Hz:18ms), YAVAŞ(200ms)
Maksimum test akımıDC 1A, Maks:5.5V
SıcaklıkAralık:-10°C ~60°C Doğruluk:±1°C
DüzeltmeTüm aralıklar için kısa devre sıfırlama
KarşılaştırıcıHIGN/IN/LOW sıralama,10 bin-out
Dahili veri depolamaPC yazılımı ile destek ve PC'de depola
TetikleyiciDahili/harici/manuel tetikleyici
Sinyal kaynağıAC 1kHz, Test akımı: <150mA
Çözünürlük0,1μΩ
Diğer fonksiyonlarsıcaklık düzeltme, güç frekansı ayarı
ArayüzHarici I/O,LAN,RS232
Güç kaynağıGerilim:100VAC～256VAC; Frekans: 50Hz～60Hz;
Anma Gücü10W
Boyutlar325 mm (L) x215 mm (G) x 96,5 mm (D), manşonsuz
AksesuarStandart:HT9363A,HT9348,güç kablosu
Ağırlık2 kg




 HT Serisi Batarya Akümülatör İç Direnç Ölçüm ve Analiz Cihazı



ModelKanal No.TasarımMenzilDoğruluk
HT3548TekElde Taşınabilir3mΩ~3MΩ



%0,02±2 (okuma)

HT3544Tezgah üstü
HT3544-12H12-kanal
HT3544-24H24 kanallıTezgah üstü




Başlıca Uygulama Alanları

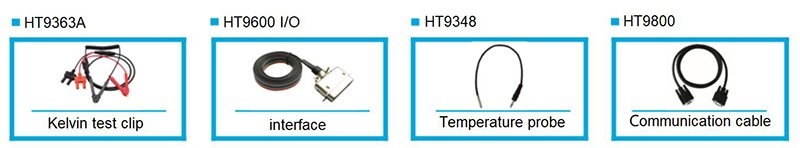

HT3544 Rezistans Ölçer Cihaz Aksesuvarları

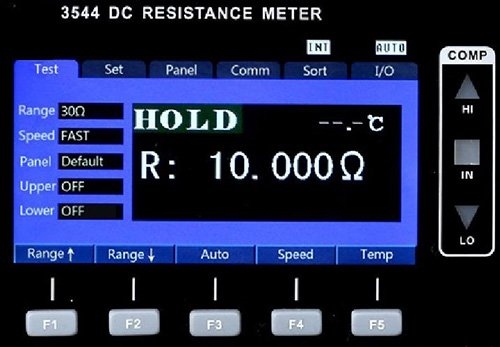

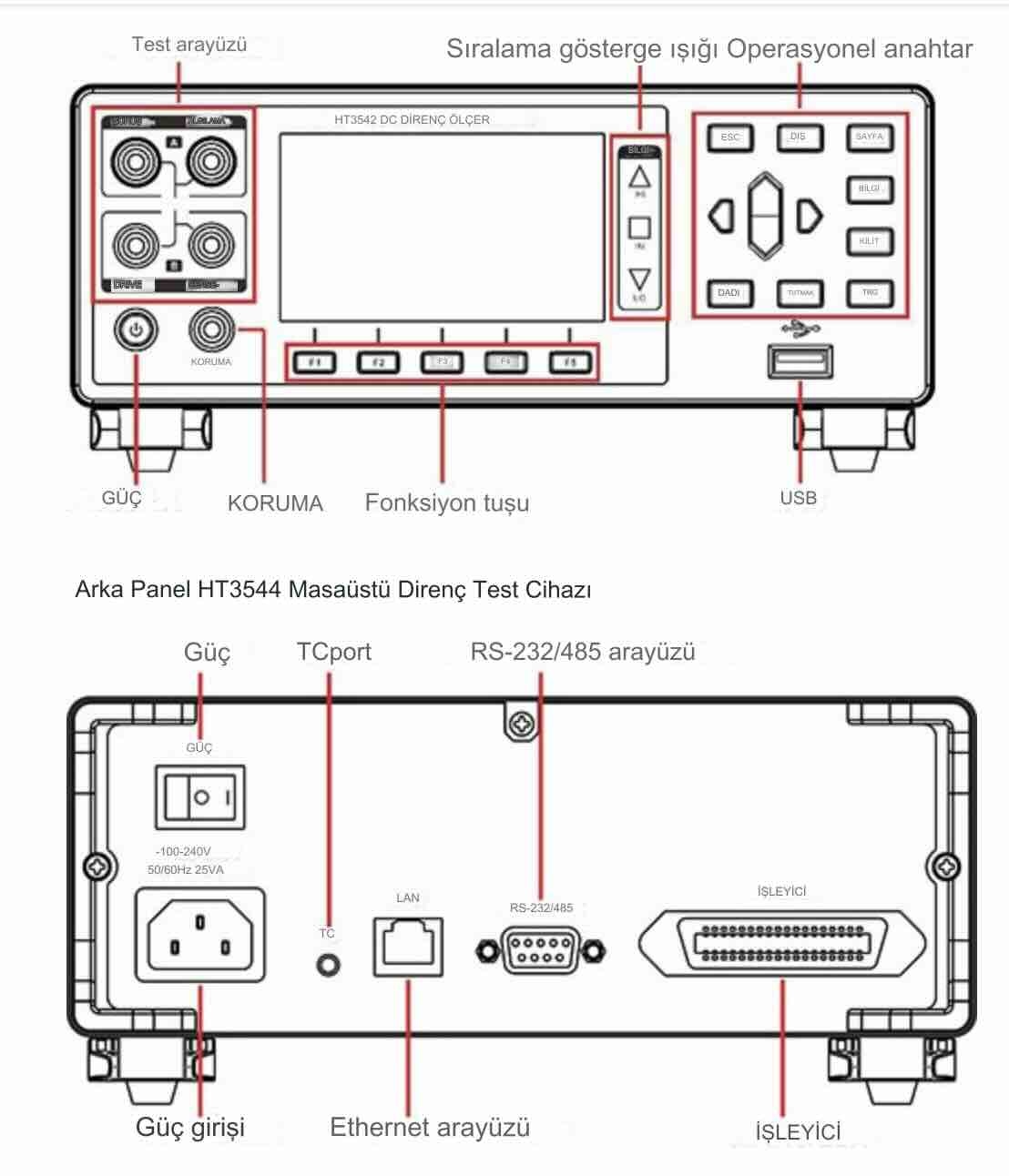

HT3544 Cihaz ön tuşları ve kontrol ekranı









HT3544 Cihaz arka görünüm
