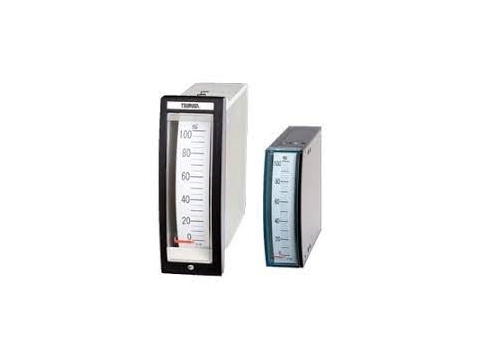

EDGEWİSE ŞEKİL GÖSTERGESİ TME TAE SERİSİ

DİKEY VEYA YATAY TİP ANALOG GÖSTERGE EKRANI ÖLÇÜ ALETİ



AMPERMETRE VOLTMETRE GİBİ ELEKTRİKSEL DEĞERLERİN ÖLÇÜMÜ







edgewise-gösterge-multimetre







  • Küçükten büyüğe 6 çeşit ürün grubu
  • Açık gösterge ile Okunması kolay
  • Çeşitli ölçek ve birim mevcut
  • Kolay kurulum
  • İki veya daha fazla ünite bağlanabilir (T□E-100A)
  • Ölçüm yeri, isim ve etiket numarası gibi bilgileri görüntülemek için etiket plakaları ekranın üst kısmına eklenmiştir.(T□E-120, T□E-152)



AC Ampermetrenin anma akımı 1 A'den fazla ise iki veya üç kat genişletilmiş skala üretilebilir.

DC Ampermetrede anma değeri aşıldığında, şönt ve analog metreyi 60 mV anma değerine bağlayın (T□E hariç). -152).

DC voltmetrede anma değeri aşıldığında, çarpanı ve analog metreyi 1 mA anma gerilimi ile bağlayın.

AC Ampermetrede anma değeri aşıldığında, akım trafosunu (CT) 5 A anma akımı olan analog metreye bağlayın.

AC voltmetrede anma değeri aşıldığında, gerilim trafosu (VT) ve analog metreyi 100 V anma gerilimi ile bağlayın.





Ürün Sipariş No: Şekil Göstergesi TME TAE Serisi

Fiyat ve Bilgi Al





Ana Şartname

modeliT□E-45AT□E-60CT□E-80BT□E-100AT□E-120T□E-152
Çalışma prensiplerinin sembolü:Her '□' sembolü aşağıdaki çalışma prensibi ile doldurulur.
'M' :Hareketli Bobin tipi
'C' :doğrultucu tipi
'A' :RMS etkin değer türü
'Örneğin TME-45A, hareketli bobinli bir kenar ölçüm cihazıdır.
Standart Şartname:Boyut44,5 x 13 mm60 x 22 mm80 x 16 mm100 x 30 mm120 x 46 mm152,3 x 50,7 mm
Ağırlık
(1 mA DC dereceli)		0.04kg0.14kg0.175kg0.23kg0,55kg1.1kg
Çalışma Prensipleri
DC :Hareketli Bobin tipi
AC :doğrultucu tipi
 RMS efektif değer tipi
(Ampermetre için 1A'dan büyük)
Doğruluk sınıfıSınıf 2.5Sınıf 1.5
Ölçek Uzunluğu34,5 mm46 mm64 mm82 mm80 mm100 mm
işaretçi şeklikırmızı çubukkırmızı, düzKırmızı, daha büyük çubuk
Gösterge panelinin rengiBeyaz
kapak rengiŞeffaf (anti-statik reçine)Siyah
Test VoltajıTerminal/Dış kasa AC 2210 V 5sn'den fazla.
Çalışma sıcaklığı0 ila 40 ℃
Çalışma Nemi%30 ila 90 BN (Yoğuşmasız)
Standart Nominal Giriş:DC Ampermetre
(Hareketli bobin)		50 μA,
100 μA,
500 μA,
1 mA,
10 mA		50 μA,
100 μA,
1 mA,
10 mA - 1 A		100 μA,
1 mA,
10 mA - 1 A		1 mA,
10 mA - 20 A		1mA
DC Voltmetre
(Hareketli bobin)		1 V ila 100 V1 V - 150 V1 V - 300 V
Alıcı ölçer
(Hareketli bobin)		4 ila 20 mA
1 ila 5 V (4 kΩ）
1 ila 5 V (1 MΩ, harici Dönüştürücü 7331 ile)		4 ila 20 mA
1 ila 5 V (4 kΩ）
1 ila 5 V (1 MΩ)
AC Ampermetredoğrultucu tipi-1mA1 mA - 300 mA1mA
RMS etkin değer türü1 A - 30 A (harici Dönüştürücü 7311 ile)1 A - 5 A (dahili CT)
10 A - 30 A
(Dönüştürücü 7311 ile)
AC Voltmetre10 V - 300 V
(Çarpanlı)		10 V - 150 V10 V - 300 V
