ÜRÜN DETAYI

MONOFAZ AC ENERJİ ANALİZÖRÜ

Monofaz AC Ekranlı Güç Analizörü ve Dönüştürücü Özellikli AC Akım, Gerilim, Güç, Frekans, PF Dönüştürücü AC monofaz Enerji Analizörü, AC monofaz Güç Analizörü bir noktanın kontrolünde ve ölçümünde, Ölçülen Her Parçadan Değer Seçip  dönüştürme-transdüseri 14bitlik bir çözünürlükle DSP tabanlı MCU 4-20mA yada 0-5V DC akım dönüştürme transdüseri, AC voltaj akım, güç ve enerji, Frekans parametrelerini, akım trafosundan direk olarak ölçme yeteneğine sahiptir. Güç dönüştürücü transdüseri, enerji dönüştürücü transdüseri olarak kullanılabileceği gibi opsiyon olarakta röle çıkış, alarm veya uzak nokta anahtarlama kullanılabilir, dijital girişlerle şalter izlemeyi bir arada bulunduran monofaze enerji analizörü, RS-485 layeri üzerinden, MODBUS-RTU protokol üzerindende kullanılabilir. monofaze enerji analizörü aynı zamanda 4DI, 2RO veya 1 adet Analog sinyal dönüştürücü olarakta üretilmektedir. Ayrıca geniş gerilim ve akım ölçme aralığı ve en önemlisi yüksek doğruluk (Accuracy) ile ölçülen parametereleri gerçek değerine yakın olarak ekranlamak mümkündür, ayrıca yüksek tepki (response time) süresi ile AC baralardaki AC Gerilim ve Akım titreşimler istenirse uzak bir noktadan ekranlanabilir veya kayıt altına alınabilir (Opsiyon).

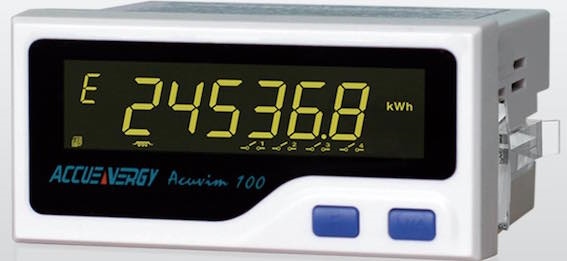

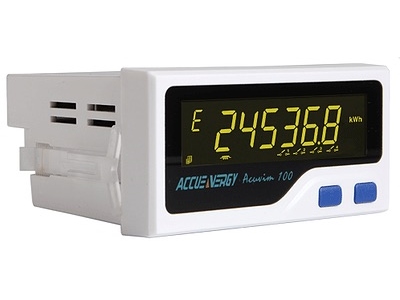

Ürün Sipariş No: Acuvim-130

CİHAZ FAZ ÖZELLİKLERİ

ÖLÇÜMLER

Ürün Sipariş No: Acuvim 213

KULLANILABİLECEK YERLER

AC Monofaz Enerji Analizörü Dağıtım Sistemlerindeki Batarya ünitelerinin, solar sistemleri, yenilenebilir enerji sistemleri Büyük UPS Sistemleri, endüstriyel kontrol sistemleri gibi oldukça geniş bir alanda ölçme ve kontrol amacı ile Ölçüme ve kontrol olayları gerçekleştirebilir.
Ticari  ve  Endüstüriyel,  Kamu  Hizmet  Binalarında, Güç Kalite Sistemleri gibi yerlerde kullanılır.


DİJİTAL GİRİŞ ÖZELLİKLERİ

Pals giriş özelliği ile uzak noktadan mekanik olaylar izlenebilir yada sayıcı olarak kullanılabilir.


RÖLE ÇIKIŞLARI

Röle çıkışları ölçülen parametreler limit konularak alarm kontağı olarak kullanılabilir veya uzak noktadan Açma/Kapama yaptırılabilir.


ÇEVRE ŞARTLARI

Işlem Sıcaklığı                         - 25ºC to 70ºC
Depolama Sıcaklığı                  - 40ºC to 85ºC
Görece Nem                             5% to 95% non-condensing
Elektro Mağnetik Kirletme Derecesi                      2

Besleme Universal AC yada DC

İşletme Ararlığı                 (P1) 100~240Vac, 50/60Hz 100~300Vdc
                                         (P2) 20~60Vdc

DC Düşük Voltaj Güç Kontrolü (Opsiyonel)
GÜÇ KONTROLÜ
İşlem Aralığı                        20~60Vdc (±10%)
Yükleme                             2W typical,
