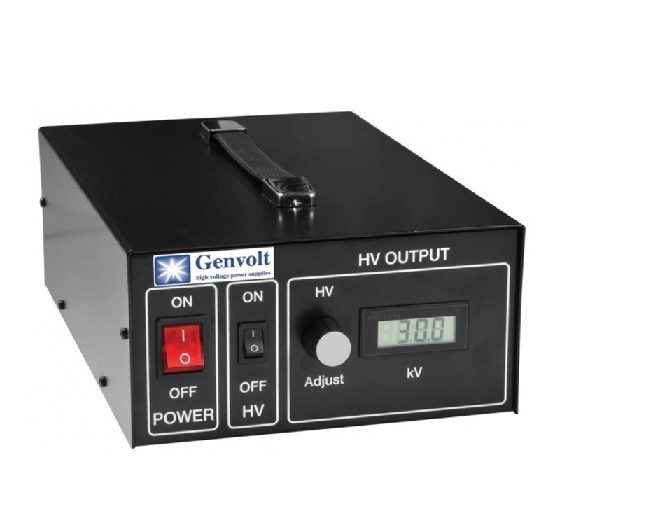

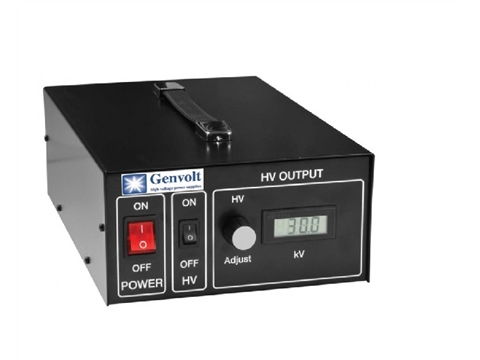

8000 SERİSİ YÜKSEK GERİLİM DC GÜÇ KAYNAĞI 500V-70KV



YÜKSEK VERİM VE YÜKSEK HASSASİYET

TAM YÜKTE DÜŞÜK BOZULMALAR KISA DEVRE KORUMALI GÜÇ KAYNAĞI



AŞIRI SICAKLIK VE ÇIKIŞ AŞIRI VOLTAJINA KARŞI ENTEGRE KORUMA





500v-1kv-5kv-10kv-20kv-30kv-40kv-50kv-60kv-70kv-izolasyon-test-cihazı

Genvolt 8000 serisi, Yüksek Gerilim DC Güç Kaynağı, 85VAC'den 256VAC 50/60Hz'e kadar evrensel bir şebeke girişinden çalışmak üzere tasarlanmış, dayanıklı, modülerleştirilmiş bir AC giriş DC Yüksek Gerilim üniteleri serisidir. Güç Çıkışı seçenekleri 500V ile 70kV arasında mevcuttur.


HVPS Özellikleri:

HVPS'de aktif boost tarzı bir Güç Faktörü Düzeltme ön ucu vardır - yani aktif bir doğrultucu. Bu, 0.99'a kadar güç faktörü ile şebeke frekanslarında çok düşük harmonik bozulma sunar.
Modüller, “Model Bulucu” tablosu kullanılarak sipariş sırasında belirtilmesi gereken SABİT bir polarite çıkışına sahiptir.


Çalıştırma ve Koruma:

Modlar arasında hızlı aktif geçiş ile hem Voltaj Kontrolü hem de Akım Kontrolü modlarında çalışırlar.

Çıkış kısa devrelerine veya aşırı sıcaklık ve çıkış aşırı voltajına karşı entegre koruma, en zorlu ortamlarda çalışmayı sağlar.

Ürün Sipariş No: 8000 Serisi DC Güç Kaynağı

Not: Lütfen aşağıdaki tablodan gerimi ve akımı belirleyiniz.

Fiyat ve Bilgi Al



Yasal Onaylar:

  • EMC direktifi olan 2004/108/EC ile uyumlu
  • 2006/95/EC, LVD
  • RoHS uyumlu ve CE onaylı



Model Bulucu Tablosu:

Maksimum GerilimMaksimum AkımPolariteModel numarası
500V240mAP veya N80050P (+ve) veya 80050N (-ve)
1kV120mAP veya N80100P (+ve) veya 80100N (-ve)
2.5kV48mAP veya N80250P (+ve) veya 80250N (-ve)
5kV24mAP veya N80500P (+ve) veya 80500N (-ve)
10kV12mAP veya N81000P (+ve) veya 81000N (-ve)
20kV6mAP veya N82000P (+ve) veya 82000N (-ve)
30kV4mAP veya N83000P (+ve) veya 83000N (-ve)
40kV3mAP veya N84000P (+ve) veya 84000N (-ve)
50kV2.4mAP veya N85000P (+ve) veya 85000N (-ve)
60kV2mAP veya N86000P (+ve) veya 86000N (-ve)
70kV1.7mAP veya N87000P (+ve) veya 87000N (-ve)



Giriş Belirtimi:

AC Giriş voltajı aralığı85VAC - 256VAC, 47 – 63 Hz
Güç faktörüTam Yük 0,99 Yüksüz 0,98
Çıkış Polaritesi+ve veya –ve (Sipariş verirken lütfen belirtiniz)
Gerilim Yük RegülasyonuYüksüz durumdan tam yüke geçiş için tam voltajın %0.01'i
Gerilim Hattı DüzenlemesiBelirtilen giriş voltajı aralığının üzerinde tam voltajın +/- %0,005'i
Mevcut Yük Yönetmeliği0V'dan tam voltaja %0.01
Mevcut Hat Yönetmeliği+/- tam akımın %0.01'i, belirtilen giriş voltajı aralığı üzerinden 8 saat sonra
Gerilim Dalgalanması:%0,1 pp çıkış voltajı
Mevcut Kararlılık½ saatlik ısınmadan sonra her 8 saatte bir %0.02
Sıcaklık katsayısı˚C başına 100 ppm
SıcaklıkÇalışma 0 ˚ C ila 45 ˚ C
Depolama -20 ˚ C ila +85 ˚ C
kilitlemeAçık Kilit, üniteyi kapatacaktır
Devre koruması Aşırı Gerilim, Aşırı Akım, Ark ve Aşırı Sıcaklık
Bağıl nem yoğuşmasız %95



Fabrikada Takıldığı Şekliyle Standart Özellikler:

KontrolYüksek voltaj etkinleştirme/devre dışı bırakma için mantık seviyesi.
Aşırı Gerilim KorumasıAşırı gerilim koşulları, aşırı giriş program sinyalinden kaynaklanabilir. Bir aşırı voltaj durumu tespit edilirse, giriş gücü sıfırlanana kadar güç kaynağı kilitlenir.
PS Arıza DurumuJ1'deki bir PS arıza göstergesi ve bir PS arıza çıkışı, bir OVP veya bir düzenleme hatasını gösterir.
PF ve Evrensel Giriş8000'in giriş voltajı 85VAC ila 265VAC aralığında çalışabilir. Güç faktörü tüm aralıkta aktif olarak düzeltilir ve tam yükte 0,99'dan daha iyidir.
Dahili EMI FiltresiDahili bir EMI filtresi ve sigortası, hat voltajındaki dalgalanmalara ve güç kaynağı arızalarına karşı koruma sağlar



Uzaktan Çalıştırma Özellikleri:

Uzaktan ProgramlamaHarici bir voltaj kaynağı aracılığıyla çıkış voltajının ve akımının uzaktan ayarlanmasını sağlar.
Uzak MonitörÇıkış voltajı ve akımının uzaktan izlenmesine izin verir.
Yüksek Voltaj Etkinleştir/Devre Dışı BırakYüksek voltajın uzaktan AÇMA/KAPAMA kontrolüne izin verir.
+10VDC ReferansBir potansiyometre veya voltaj bölücü aracılığıyla uzaktan programlama için +10VDC sağlanır.



Mekanik Detaylar:

AğırlıkModele özel, yaklaşık 3Kg
Boyutlar95,25 mm (Y) x 127 mm (G) x 279,4 mm (D)
Güç Girişi KonektörüIEC320 çiftleşme konnektörlü x 2 Metre
YG Çıkış KonektörüTescilli HV Konektörü
Kontrol Arayüzü Konektörü15 pinli 'D' konektör (Erkek)
