RAFİNE VE ÇOK AMAÇLI BİR YÜKSEK GERİLİM TEST CİHAZI

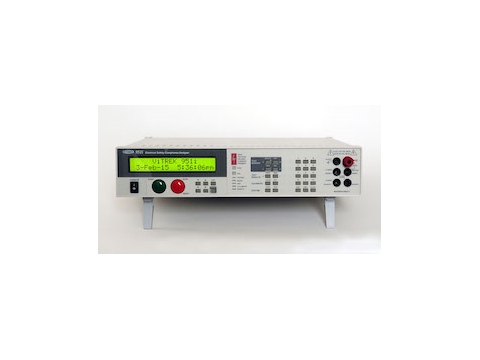

VİTREK 95X SERİSİ HİPOT TEST CİHAZI

DC Ve AC Yüksek Gerilim Hi-Pot Test Cihazı

En Zorlu Elektriksel Güvenlik Testi Uygulamalarınız için Güç ve Çok Yönlülük

Daha Fazla Hız, Daha Fazla Güç, Daha İyi Çözünürlük, Daha Fazla İşlevsellik

15kV Gerilime Kadar Yüksek Gerilim Ve Kaçak Akım Test Cihazı

15kV DC Hi-pot Test Cihazı

10kV AC Hi-pot Test Cihazı

Harici Elektronik Aksesuvar İle 30kV RMS Değerine Kadar Test Gerilimi

Dikkat : Bu Cihaz LXI Onaylı Bir Cihazdır ve Kullanıcı Test İşlemini Çok Doğru ve Güvenle Gerçekleştirir.

Yüksek Gerilim Test Cihazı

Vitrek Corporation

Made in USA









15kv-yüksek-gerilim-hipot-test-cihazı







Vitrek 95X Yüksek Gerilim Test Cihazı Başlıca Özellikleri :

Hız ve güç el ele gider, 6.5KV DC modelleri DC Hipot için 50mA kaynak akımı sunar ve zorlu DUT'leri hızla şarj etmek ve boşaltmak için ihtiyacınız olan gücü sağlar. 11KV ve 15KV'ye kadar DC hipotlu modeller de mevcuttur. 95x serisinin çoğu ayrıca AC hipot için 50mA kaynak sağlar, ancak daha ağır AC yükleri için 95X, 100mA'ya kadar veya hatta 200mA'ya kadar kaynak sağlayacak şekilde yapılandırılabilir. Daha yüksek AC hipot voltajları için 95X dahili olarak 10KV'ye kadar üretebilir ve tüm modeller harici bir 30KVAC hipot seçeneği ile mevcuttur.

Kritik kaçak akım ölçümleri yapmak söz konusu olduğunda, 95X 100 piko-ampere kadar kaya gibi sağlam çözünürlük sunar. Bu yüksek çözünürlük, bir Tera-ohm'a kadar yerleşik yalıtım direnci ölçümü (IR) sağlar, 100K ohm'a kadar otomatik aralıklı 4 telli bir mili-ohmmetre ve mevcut bir 40 amperlik Toprak Bağlama işlevi ekler - ve şimdi anlamaya başlıyorsunuz Vitrek 95X Serisinin çok yönlülüğü.

95X, kutudan çıkar çıkmaz dört adede kadar 64 kanallı HV tarayıcıyı doğrudan kontrol etme yeteneğine sahiptir. Bu 256 test noktasına kadar ve Vitrek'in QuickTest Pro yazılımına sahip bir PC kullanarak sayımı 640 test noktasına kadar genişletebilirsiniz. Tercih edilen HV Anahtarlama Sistemi, 7, 10 ve 15 KV değerlerinde mevcut olan sekiz adet 8 kanallı anahtarlama kartını tutabilen Vitrek 964i'dir. 964i'de ayrıca 40 amp'e kadar topraklama akımlarının yönlendirilmesi için anahtarlama kartları bulunur.







Ürün Sipariş No: Vitrek 95X Serisi Hipot Test Cihazı

Not: Lütfen detay için kataloğu sayfa altından indir ve inceleyin.

Fiyat ve Bilgi Al



 ac-dc-yüksek-gerilim-hipot-test-cihazı





-






Vitrek QT Enterprise Yazılımı İle uzak izleme kontrol ve kayıt özellikleri :

QT Enterprice yazılımı 45 günlük bir deneme sürümüne sahip oldukça kullanışlı bir profesyonel yazılımdır, özellikle bir pc ile cihaz yetenekleri bir laptop veya masa üstü bilgisayarla zirveye çıkar, kullanıcı tanımlama, güvenli bölgeden test, test altındaki cihazların test sonuçlarının uluslararası normlara göre raporlanması gibi oldukça kullanışlı bir profesyonel ticari yazılımdır.

QT Enterprise Sayfasına Git



-



-









Hipot Testi Nedir?


"Hipot testi" terimi, yüksek potansiyel (yüksek voltaj) testinin kısaltmasıdır ve dielektrik dayanım testi olarak da bilinir. Bir hipot testi "Hat ile Nötrden Toprağa arasında yeterli yalıtım ve izolasyon" olup olmadığını kontrol eder.

Hipot test cihazları, dielektrik dayanım ve yalıtım direnci testleri gerçekleştirmek için yüksek potansiyel bir gerilim üretir. Bu testlere ek olarak, birçok hipot test cihazı, toprak direncini ve toprak bağ bütünlüğünü test etmek için doğru düşük direnç ölçümleri ve düşük direnç/yüksek akım çıkışları sağlar. Hipot testi, elektronik ekipmanın elektriksel güvenliğini sağlamak için uzun süredir standart bir prosedür olmuştur ve ülkemizdede bu testler uluslar arası standartlar çerçevesinde gerçekleştirilir.





10kv-15kv-hipot-yüksek-gerilim-test-cihazı












Yetenekler

951i952i953i954i955i957i959i
AC Hipot:
(Max Std Akım):
(500VA Opsiyonu):
(2KV Max Opsiyonu):
(30KVAC Harici Opsiyon):		20V-6KV
50mA
100mA
200mA
10mA		20V-6KV
50mA
–
200mA
10mA		20V-6KV
50mA
100mA
200mA
10mA		20V-6KV
50mA
–
200mA
10mA		50V-10KV
30mA
–
–
10mA		20V-6KV
50mA
100mA
200mA
10mA		–
–
–
–
–
DC Hipot / IR:
(Maks Akım):
(Max IR):		30V-6.5KV
50mA
4T		30V-6.5KV
50mA
4T		50V-11KV
30mA
8T		50V-11KV
30mA
8T		50V-11KV
30mA
8T		100V-15KV
10mA
10T		–
–
–
40A Zemin Bond:-Evet-Evet--Evet
4 Telli Ohmmetre:
100µΩ - 149KΩ		EvetEvetEvetEvetEvetEvetEvet

Ürün Teknik Özellikleri

  • En Yüksek Operatör Güvenliği Düzeyinde - Özellikler şunları içerir: Topraklama kaçağı hataları için GFI Yüksek hızlı kapatma, SFI™ Güvenlik Hata Kilidi – Güvenlik kilidinin kesilmesi için yüksek hızlı kapatma çıkışı, TLSS™ Test Kablosu Güvenlik Algısı – DUT şasisini yere yakın kelepçeler HV testi öncesinde ve sırasında test uçlarının doğru bağlantısını sürekli olarak doğrulama, Gömme başlatma anahtarı yanlışlıkla çalıştırmayı önler

  • Yüksek Güç Çıkışı – Daha iyi sürüş kapasitesi ve baştan sona daha fazla test anlamına gelir. DC hipot için 50mA'ya kadar kaynak akımı ile 95X Serisi ağır işlerin hızlı yapılmasını sağlar – mevcut 100mA ve 200mA AC sürücü en zorlu kaynak gereksinimlerinin bile üstesinden gelir

  • Geniş Dahili Voltaj Yetenekleri Aralığı – 6.5KVDC, 11KVDC veya 15KVDC ve 6KVAC, 10KVAC veya harici seçenekli 30KV RMS AC arasından seçim yapın

  • Mevcut En Hızlı Hipot Test Cihazları – 50KV/saniyeye kadar Rampa oranları, 20mS kadar düşük bekleme süreleri ve isteğe bağlı Flash modunda 3mS kadar hızlı toplam test süreleri sağlamak için Dual DSP'lerle birleştirilmiş Dual Coldfire® mikroişlemcilerimiz sayesinde

  • Geniş Test Sırası Belleği - Test başına 100'e kadar adımla 100'e kadar testi tutar. Testler ön panel, Ethernet, RS232, Dijital I/O veya isteğe bağlı GPIB ile seçilebilir
    100mA ila 40Amps RMS arası çıkış akımlarına ve 20mS ila 1000 saniye veya daha uzun test sürelerine sahip üç modelde Toprak Bağ Testi Özelliği mevcuttur

  • 4 Telli Milli Ohmmetre Fonksiyonu - 100µΩ'a kadar çözünürlük ve 100K ohm'a kadar menzil ile hızlı, doğru 5 haneli direnç ölçümleri sağlar

  • Dahili Faz Açısı Ölçümü – Kapasitif kuplajın neden olduğu hem dirençli (faz içi) kaçak akımın hem de reaktif (faz dışı) kaçak akımın ölçülmesini ve görüntülenmesini sağlar

  • Multi-Dwell İşlevselliği – Test adımları arasında sıfıra dönmek zorunda kalmadan farklı voltaj seviyelerinde beklemeye izin verir – dielektrik özelliklerin gelişmiş analizini önemli ölçüde basitleştirir

  • Rampa Yüksek/Bekleme Düşük Akım Limitleri – Kullanıcının rampa ve bekleme için ayrı limitler belirlemesine izin vererek daha hızlı rampa süreleri ve daha düşük kaçak test limitleri sağlar

  • Ethernet, RS232, Dijital G/Ç, USB Yazıcı ve Tarayıcı Kontrolü – Tüm Standart Arayüzler – En yüksek seviyede test otomasyonu sağlar. GPIB isteğe bağlı

  • Yüksek Voltajlı Tarayıcı Kontrolü – Mevcut 964i HV Tarayıcılarla 256 noktaya kadar anahtarlama özelliği. Çok noktalı hipot ve toprak bağ testleri için 15KV'ye kadar yönlendirme gerilimleri ve 40A'ya kadar akımlar

  • Çift Boyutlu / Teste Özgü / Geniş Bant Ark Algılama . Daha az sayıda test cihazının tek, global, yalnızca genlik ark sınırı belirlemenize izin verdiği yerlerde - teknolojik olarak gelişmiş 95X Serisi, zaman ve genliğe dayalı ark sınırlarını kullanır ve bunları istenen her teste benzersiz şekilde uygular

  • Pico-Amp Kaçak Ölçümü-En düşük kaçak akım seviyelerinin bile doğru bir şekilde tespit edilmesini ve tera-ohm aralığı IR okumalarının kararlı ve kesin olmasını sağlar

  • Teste Özel Fikstür ve Kablo Kompanzasyonu – Kurşun direnci, fikstür kapasitansı ve sızıntıdan kaynaklanan ofset hatalarını otomatik olarak kalibre edin

  • Çok Modlu IR – Bir Tera-ohm'a kadar İzolasyon Direnci değerleri, 3 IR test modu seçiminizde hassasiyetle elde edilebilir – zamanında bitiş, bitişte başarılı veya sonda başarısız

  • Sürekli Değişken IR Test Voltajı – Sizi 3 veya 4 ayrı test voltajıyla sınırlayan çoğu IR test cihazının aksine, 950i Serisi ihtiyacınız olan test voltajını seçmenize olanak tanır. 20V'dan başlayarak 6.5KV, 11KV veya 15KVDC'ye kadar

  • Kapasitans Test Modları – AC & DC için hipot ve IR, kritik güneş paneli testleri ve diğer yüksek kapasitif yüklerde üstün sonuçlar için sıkı bir şekilde kontrol edilen şarj ve deşarj profilleri sağlar

  • Hafif Anahtarlamalı Güç Kaynağı Tasarımı – Daha iyi güvenilirlik, sırtınızı yormamak daha kolay. 8,2 kg 95X'i ne kullanıyor olursanız olun karşılaştırın

  • 400Hz AC Voltaj Dayanım Testi - Aviyonik bileşenler üzerindeki dielektrik özelliklerin daha etkili analizi için havacılık frekansına özel test sonuçları sağlar

  • Basitleştirilmiş Güneş Paneli Testi – PV testi düşünülerek tasarlanan 950i Serisi, güneş pillerindeki küçük kusurları tespit etmek için piko-amp çözünürlüğü kullanır

  • 3 Yıl Uzatılmış Garanti – 1 yıl standart, kayıt ve yıllık fabrika kalibrasyonu ile toplam 3 yıl uzatılmış garanti. Gelecek yıllar boyunca güvenebileceğiniz yerleşik güvenilirlik
    EN 61010-1'e göre

  • Güvenlik Testi yapılmıştır. EN 61326-1'e uygun EMC
